FAAC
Privátní použití

C720

24V elektromechanický pohon

leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální hmotnost brány
400 kg
Maximální rychlost
18 m / min
Frekvence použití
nepřetržitý provoz
CEGreenTechOmniDec2easyFDSSafeZone
• Privátní použití.
• Nový typ převodovky (Patent FAAC).
• Mimořádně vysoká mechanická účinnost > 80%.
• Řídící jednotka s funkcí zamezující přivření a elektronický enkodér pro detekci překážky.
• Magnetické koncové spínače.
• Funkce Master-Slave pro řízení pohonů v případě proti sobě jdoucích bran.
Objednací číslo: 109320

Modely C720

modelpoužitířídící jednotkaobjednací kód
maximální hmotnostfrekvence použití
C720400 kgnepřetržitý provozvestavěná E721109320
Balení C720 obsahuje: elektromechanický pohon s řídící jednotkou E721, pastorek, uvolňovací klíč a základovou desku.

Technická specifikace C720

modelC720
Napájení220 - 240 V~ 50/60 Hz
Elektromotorkartáčový 24V
Příkon170 W
Maximální kroutící moment18 Nm
Maximální tlačná síla320 N
Převodový poměr1:49
Maximální délka brány15 m
Rychlost posunu brány18 m / min (nastavitelná)
Nastavení rychlosti a ovládání motoruano - elektronické nastavení
Spínače koncových polohmagnetické
PastorekZ28 modul 4
Enkodérelektronický enkodér
Nastavení sílypomocí řídící jednotky
Provozní teplota-20 °C až +55 °C
Třída krytíIP44
Hmotnost pohonu8 kg
Rozměry (d × š × v)304 × 180 × 282 mm
Maximální hmotnost brány400 kg
Frekvence použitínepřetržitý provoz
Řídící jednotkavestavěná E721

Příklad typické instalace C720

Slaboproudé kabely Ⓐ
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
  • 2× 1,5 mm² kabel
Napájecí kabely (230V) Ⓑ
  • 2× 1,5 mm² + T kabel

Zvýhodněná sada C720

obr.ksobsah sadyobjednací kód
11pohon C720109320
11přijímač XF FDS LC 433-868787860
-1dálkový ovladač XT2 FDS 433-868787017
21maják X LED410029
41pár fotobuněk XP20 D785102

Řídící jednotky pro C720

Vestavěná řídící jednotka E721
63002485

Kompletní složení komponentů systému C720

Programovatelné funkce C720

Příslušenství pro C720

Galvanizovaný hřeben 30 × 12 mm
490122
Nylonový hřeben s ocelovým jádrem 30 × 20 mm
4901204
Záložní bateriový kit XBAT 24
390923

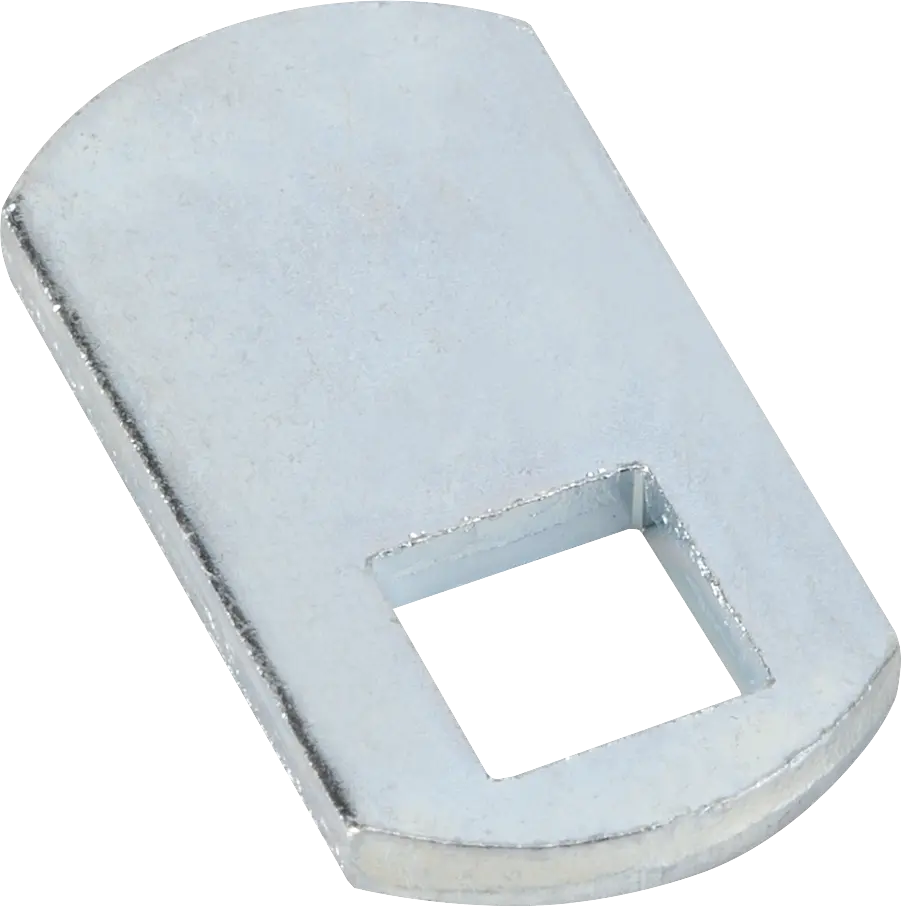

Západka k odblokovacímu klíči
424002

Související s produktem C720

Společné příslušenství pro všechny aplikace C720

Kulatá ráhna S a specifické příslušenství

Obdélníková ráhna a specifické příslušenství

Vyvažovací pružiny pro kulatá ráhna S

Vyvažovací pružiny pro obdélníková ráhna

Vyvažovací pružiny pro kulatá ráhna S s osvětlením

Další produkty této kategorie

230V elektromechanický pohon
740
NOVINKA
230V elektromechanický pohon
740 C
230V elektromechanický pohon
741
NOVINKA
230V elektromechanický pohon
741 C
NOVINKA
230V elektromechanický pohon
746 C
230V elektromechanický pohon
746 ER
NOVINKA
230V elektromechanický pohon
844
NOVINKA
230V elektromechanický pohon
844 C
230V elektromechanický pohon
844 ER
400V elektromechanický pohon
844 R 3PH
230V elektromechanický pohon
844 Reversible
400V elektromechanický pohon
884 MC 3PH
24V skrytý elektromechanický motor
C4000 I
24V elektromechanický pohon
C721
230V elektromechanický pohon
C851

FAAC GreenTech představuje přístup k automatizaci, který spojuje vysokou úroveň bezpečnosti s důrazem na energetickou úspornost a šetrnější provoz. Označení GreenTech nese systémy a zařízení FAAC, u kterých jsou využívány moderní elektronické řídicí jednotky, mechanické inovace a patentovaná řešení vedoucí ke snížení spotřeby energie i provozních nákladů.

Jedním z hlavních principů GreenTech je zvyšování účinnosti samotných automatizačních systémů. FAAC proto využívá například vysoce účinné spínané napájecí zdroje namísto tradičních transformátorových řešení a optimalizuje činnost elektroniky tak, aby systém spotřebovával pouze tolik energie, kolik je pro jeho aktuální provoz skutečně potřeba.

Úspory se netýkají pouze pohonů a řídicích jednotek. U automatických dveří mohou technologie FAAC optimalizovat dobu otevírání a zavírání, a tím omezovat zbytečné tepelné ztráty budovy. Řídicí jednotky mohou zároveň přecházet do úsporných nebo pohotovostních režimů v době, kdy není automatický systém aktivně používán.

Důležitou součástí filozofie GreenTech přitom zůstává bezpečnost. Snižování spotřeby energie nesmí být dosaženo na úkor správné funkce systému ani požadavků evropských směrnic a platných bezpečnostních předpisů. Cílem je naopak propojit spolehlivý a bezpečný provoz s nižší energetickou náročností.

FAAC GreenTech tak nabízí řešení, která přinášejí konkrétní výhody jak provozovatelům, tak konečným uživatelům – od nižší spotřeby energie a provozních nákladů až po efektivnější a dlouhodobě udržitelnější způsob automatizace vstupů.

FAAC SafeZone označuje řešení navržená s důrazem na maximální bezpečnost automatických pohonů a jejich provozu. Cílem je zajistit, aby se brána nebo jiné automatizované zařízení chovalo předvídatelně, přesně a bezpečně i v náročných provozních situacích. Systémy SafeZone jsou určeny pro instalace, které musí splňovat požadavky evropské legislativy a bezpečnostních norem pro strojní zařízení.

Součástí konceptu SafeZone jsou hydraulické i elektromechanické pohony FAAC v provedení 24 V i 230 V, moderní řídicí jednotky a pokročilé bezpečnostní prvky. Tyto komponenty spolupracují tak, aby bylo možné přesně kontrolovat pohyb křídla, správně vyhodnotit překážku a v případě potřeby okamžitě upravit nebo změnit směr pohybu.

Jedním z klíčových prvků systému je FAAC SafeCoder, absolutní enkodér, který poskytuje řídicí jednotce přesnou informaci o aktuální poloze křídla. Díky tomu lze s vysokou přesností řídit zpomalování, koncové polohy i reakci pohonu při detekci překážky, a to bez nutnosti použití klasických koncových spínačů.

Výhodou SafeCoderu je také možnost použití u řady stávajících instalací FAAC bez zásadních konstrukčních úprav. Systém si dokáže pamatovat polohu křídla i po výpadku napájení a pomáhá zabránit abnormálním pohybům při opětovném uvedení zařízení do provozu.

Přesné řízení koncových poloh navíc omezuje nárazy pohonu do mechanických dorazů. Tím se snižuje mechanické namáhání celé brány, omezuje zbytečná spotřeba energie a prodlužuje životnost pohonu i dalších částí instalace.

FAAC Digital Signature, zkráceně FDS, je moderní rádiový komunikační protokol navržený pro bezpečné a spolehlivé ovládání automatizačních systémů FAAC. Využívá frekvenční modulaci a je optimalizován s ohledem na vysoký dosah, nízkou spotřebu energie a dlouhou výdrž baterie dálkových ovladačů.

Rádiový přenos je chráněn symetrickým šifrováním AES-128 se 128bitovým klíčem. Autenticita jednotlivých vysílačů je ověřována prostřednictvím bezpečnostních certifikátů FAAC, čímž se výrazně omezuje riziko neoprávněného kopírování nebo klonování ovladačů. Vysokou úroveň zabezpečení dále podporují technologie Secure Vault™, certifikace PSA™ Level 3 a hardwarová ochrana TrustZone®, tedy bezpečnostní principy využívané i v oblasti digitálních transakcí a zařízení IoT.

Jednou z praktických výhod systému FDS je automatická práce se dvěma frekvencemi, 868 MHz a 433 MHz. Vysílače a přijímače je využívají v časovém sdílení, takže není nutné před instalací ručně volit pracovní frekvenci. To zjednodušuje montáž, správu systému i následnou údržbu.

Registrace a správa dálkových ovladačů byla u FDS rovněž zjednodušena. Nové vysílače lze přidávat pomocí samoučení nebo přímou registrací na přijímači. Zároveň je zachována kompatibilita se stávajícími systémy FAAC SLH, takže lze nové FDS vysílače využít i v již existujících instalacích.

FDS je také součástí konceptu FAAC PHYGITAL, který propojuje fyzická zařízení s digitální správou. Díky integraci se systémem Simply Connect je možné vzdáleně přidávat jednotlivé vysílače i celé skupiny pomocí Matrix-Code, vysílače aktivovat, deaktivovat nebo odebírat a nastavovat jejich provozní časová pásma. Správu tak lze provádět bez nutnosti použití speciálních servisních nástrojů a bez fyzické přítomnosti přímo na místě instalace.

FAAC Digital Signature tak spojuje vysokou úroveň zabezpečení, snadnou instalaci, zpětnou kompatibilitu a moderní vzdálenou správu v jednom rádiovém systému.

FAAC omniDEC je univerzální systém rádiového dekódování, který zjednodušuje propojení dálkových ovladačů s automatizačními systémy FAAC. Je integrován do řady elektronických řídicích jednotek a ve spojení s přijímacími moduly XF 433 nebo XF 868 umožňuje využívat rádiové ovládání na frekvencích 433 MHz nebo 868 MHz podle konkrétní instalace.

Hlavní výhodou omniDEC je jeho univerzálnost. Podle generace použité řídicí jednotky dokáže pracovat s několika typy rádiového kódování FAAC, například DS, SLH, SLH LR nebo RC/LC. U podporovaných jednotek lze jednotlivé ovladače uložit přímo do paměti řídicí elektroniky a přiřadit je například k úplnému nebo částečnému otevření automatizace.

Technologie tak usnadňuje instalaci i modernizaci starších systémů. Novější ovladače a přijímače lze podle konkrétní konfigurace kombinovat se stávajícími instalacemi FAAC, aniž by bylo vždy nutné měnit celou řídicí elektroniku. Současné vysílače FAAC XTO omniDEC navíc podporují více způsobů kódování a jednotlivé kanály mohou být nastaveny pro komunikaci s různými systémy.

FAAC omniDEC tak představuje flexibilní spojovací článek mezi řídicí elektronikou a rádiovým ovládáním – zjednodušuje správu vysílačů, zachovává kompatibilitu mezi různými generacemi systémů FAAC a usnadňuje rozšiřování již existujících instalací.

Pro web bych poslední větu klidně zvýraznil podobně jako u SafeZone, GreenTech a FDS, protože dobře vysvětluje, co logo omniDEC na produktu vlastně znamená.

FAAC BUS 2easy je dvouvodičový komunikační systém, který výrazně zjednodušuje zapojení a správu příslušenství automatizačních systémů FAAC. Umožňuje propojit fotobuňky, bezpečnostní prvky, ovládací zařízení, enkodéry a další kompatibilní komponenty prostřednictvím jediné sběrnice namísto samostatného vedení ke každému zařízení.

Hlavní výhodou systému je jednoduchá instalace. Zařízení se připojují paralelně pouze dvěma vodiči a u většiny příslušenství není nutné dodržovat polaritu. Jednotlivé prvky dostávají vlastní adresu, díky které je řídicí jednotka dokáže rozpoznat, sledovat jejich stav a správně vyhodnocovat jejich funkci. U kompatibilních systémů lze na jednu sběrnici připojit větší množství zařízení, například několik párů fotobuněk současně.

BUS 2easy přitom nepřenáší pouze napájení, ale také digitální informace mezi příslušenstvím a řídicí elektronikou. Řídicí jednotka tak může rozlišovat například fotobuňky chránící prostor při otevírání, zavírání nebo v obou směrech a současně komunikovat s dalšími ovládacími či bezpečnostními zařízeními. Připojené prvky se po instalaci registrují přímo v řídicí jednotce, což usnadňuje jejich konfiguraci i následnou diagnostiku.

Výhodou této koncepce je také jednodušší rozšiřování již existující instalace. Nové kompatibilní zařízení lze připojit ke stávající sběrnici, nastavit jeho adresu a zaregistrovat jej v řídicí jednotce bez nutnosti vytvářet pro každý nový prvek samostatnou kabeláž. Celá instalace je díky tomu přehlednější a náročnost montáže i servisu se snižuje.

FAAC BUS 2easy tak propojuje příslušenství automatizačního systému prostřednictvím jednoduché dvouvodičové sběrnice a přináší snadnější instalaci, rozšiřování i diagnostiku celého systému.

FAAC HYbrid představuje technologii, která spojuje hlavní přednosti hydraulických pohonů s flexibilitou moderního napájení a řízení 24 V DC. Výsledkem je automatizace s vysokým výkonem, přesným elektronickým řízením a vlastnostmi vhodnými i pro intenzivní provoz. FAAC tuto koncepci využívá například u vybraných pohonů křídlových bran a automatických závor.

Díky elektronickému řízení lze u HYbrid systémů přesně nastavovat sílu a rychlost pohybu přímo z řídicí jednotky. Plynulé rampy zrychlení a zpomalení pomáhají dosáhnout klidného pohybu bez rázů a současně usnadňují správné nastavení systému s ohledem na požadavky bezpečného provozu.

Spojení hydrauliky a stejnosměrné technologie přináší také vysokou účinnost a možnost častého používání. U vybraných systémů FAAC jsou používány bezkartáčové motory, které produkují méně tepla a jsou vhodné pro intenzivní nebo nepřetržitý provoz. Typickým příkladem je hybridní závora FAAC B680H, u níž hydraulický systém spolupracuje s brushless motorem a umožňuje nepřetržitý pracovní cyklus.

Výhodou 24V koncepce je rovněž možnost využití záložního bateriového napájení u kompatibilních zařízení. Automatický systém tak může zůstat funkční i při výpadku elektrické energie, což zvyšuje provozní jistotu zejména u vjezdů s vyšší četností provozu nebo tam, kde je zachování průjezdu důležité.

FAAC HYbrid tak propojuje dlouholeté zkušenosti FAAC s hydraulickou technologií a výhody moderního elektronického řízení – vysoký výkon, plynulý pohyb, přesnou kontrolu a řešení vhodné i pro náročné automatizační aplikace.

FAAC Simply Connect je chytrý systém pro vzdálené ovládání, správu a monitoring automatizovaných vstupů. Umožňuje propojit brány, garážová vrata, automatické dveře, závory a další kompatibilní zařízení s mobilní aplikací nebo webovým rozhraním a mít jejich stav i ovládání k dispozici odkudkoli. Systém je určen jak pro soukromé uživatele, tak pro firmy, bytové domy a profesionální instalační společnosti.

V běžném provozu lze pomocí Simply Connect otevírat a zavírat jednotlivé vstupy, sledovat jejich stav v reálném čase a nastavovat přístupová oprávnění pro konkrétní uživatele. Majitel domu tak může spravovat přístupy členů rodiny nebo návštěv, zatímco ve firemním prostředí lze samostatně nastavovat oprávnění zaměstnancům, rezidentům, dodavatelům či servisním technikům. Jednotlivé vstupy lze spravovat z jednoho místa a systém lze postupně rozšiřovat podle potřeb objektu.

Simply Connect využívá podle konfigurace mobilní datové připojení, Wi-Fi, LAN nebo Bluetooth. U kompatibilních komunikačních modulů je k dispozici integrovaná SIM, takže není nutné samostatně řešit smlouvu s mobilním operátorem. Bluetooth zároveň umožňuje zachovat lokální přístup k zařízení i v situaci, kdy není dostupné připojení k internetu. Přenos dat a komunikace systému jsou chráněny technologií end-to-end šifrování.

Pro instalační a servisní společnosti je určena platforma Simply Connect Pro. Ta umožňuje mít instalace zákazníků evidované v jedné databázi, sledovat jejich stav, historii událostí a servisních zásahů, přijímat upozornění na poruchy a v řadě případů provádět diagnostiku nebo změny konfigurace na dálku. Technik tak může část servisních úkonů vyřešit bez nutnosti okamžité návštěvy místa instalace a lépe plánovat pravidelnou údržbu.

FAAC Simply Connect tak propojuje fyzickou automatizaci s digitální správou a přináší pohodlnější ovládání uživatelům, přesnější kontrolu přístupů firmám a efektivnější servisní nástroje profesionálním instalačním společnostem.

FAAC Energy Saving je technologie vyvinutá pro automatické dveře s cílem omezit zbytečné otevírání, zkrátit dobu, po kterou zůstává vstup otevřený, a tím snížit tepelné ztráty budovy. Systém dokáže rozpoznat skutečný směr pohybu osoby a podle něj optimalizovat okamžik otevření i zavření dveří. Dveře se tak neotevírají zbytečně například v situaci, kdy člověk pouze prochází kolem vstupu.

Hlavním přínosem je nižší energetická náročnost celého objektu. Kratší doba otevření omezuje únik ohřátého nebo ochlazeného vzduchu a snižuje zatížení vytápění, klimatizace a dalších HVAC systémů. To se může projevit nejen nižší spotřebou energie a provozními náklady, ale také omezením emisí CO₂. FAAC účinnost tohoto řešení ověřoval ve spolupráci s Univerzitou v Lutychu a vytvořil nástroj THERMOTOOL pro vyčíslení energetických a ekonomických úspor.

Technologie zároveň přispívá k vyššímu komfortu v okolí vstupu. Omezení zbytečného otevírání pomáhá snižovat průvan, pronikání studeného či teplého vzduchu zvenčí a také množství prachu, nečistot a smogu vstupujících do budovy. Výsledkem je příjemnější prostředí pro zaměstnance, návštěvníky i zákazníky.

Energy Saving je využíván například u automatických systémů FAAC A1400 AIR, kde optimalizuje otevírací a zavírací cyklus i při pohybu osob napříč před dveřmi. V kombinaci se systémem AIRSLIDE s integrovanou vzduchovou clonou lze energetickou účinnost vstupu dále zvýšit a lépe oddělit vnitřní prostředí budovy od venkovních podmínek.

FAAC Energy Saving tak propojuje inteligentní řízení automatických dveří s úsporou energie, vyšším komfortem uživatelů a efektivnějším provozem celé budovy.
