FAAC
Průmyslové použití

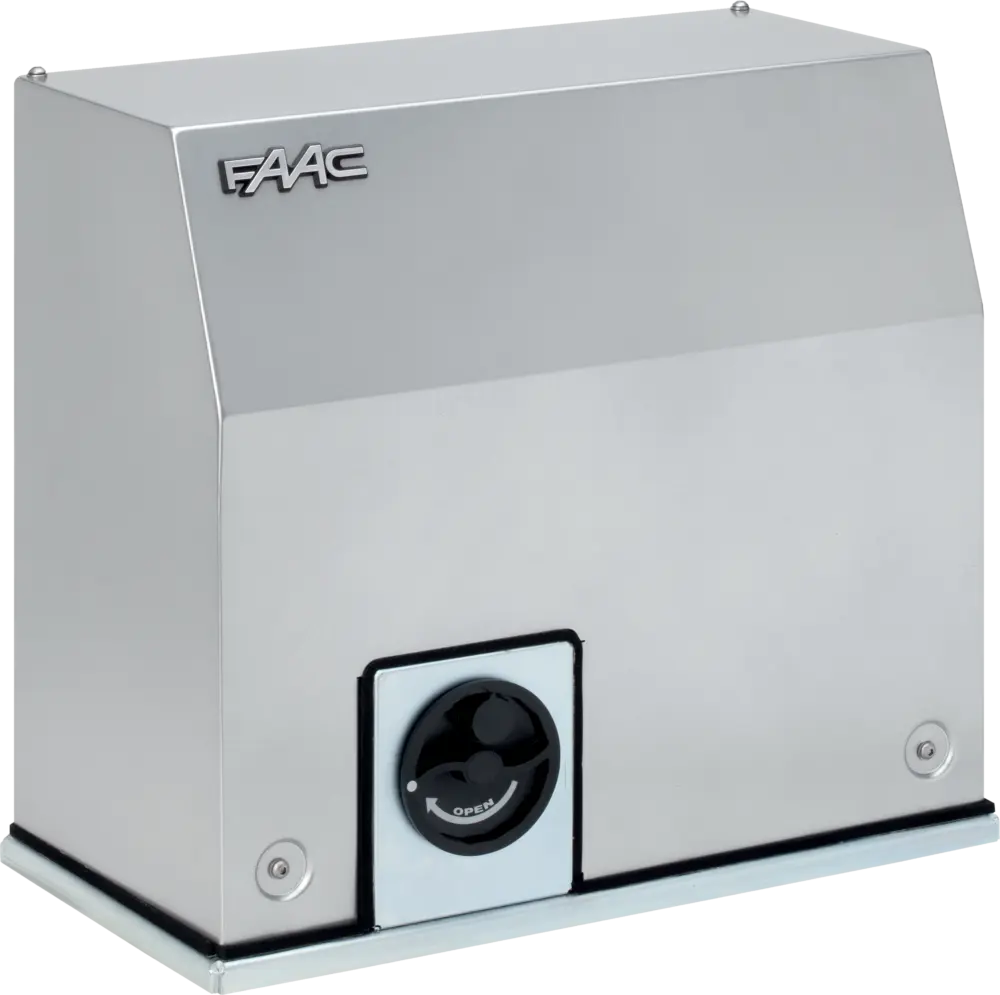

C851

230V elektromechanický pohon

leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální hmotnost brány
1 800 kg
Maximální rychlost
40 m / min
Frekvence použití
nepřetržitý provoz
2easyCE
• Pro posuvné brány s maximální hmotností 1800 kg s nastavitelnou rychlostí až do 0,7 m / s s doporučenou maximální délkou brány 20 m.
• Optimální pro speciální aplikace, kde je vyžadován rychlý provoz a 100% četnost, například vězení, ambasády a místa s bezpečnostními riziky.
• Samosvornost je zaručena integrovanou brzdou na výkonném 1,1 kW elektromotoru.
• Programování rychlosti pomocí integrovaného frekvenčního měniče.
• Zabudovaná řídící jednotka chráněná plechovým boxem a průhledným plastovým krytem.
• Plynulý rozjezd a integrované nastavitelné koncové spínače v motoru (nevyžadují zpětnou vazbu od brány).
• Ocelový kryt se zinkovým nátěrem a polyesterovou práškovou barvou.
• Manuální odblokování chráněné klíčem.
Objednací číslo: 109903

Modely C851

modelpoužitířídící jednotkaobjednací kód
maximální hmotnostfrekvence použití
C8511 800 kgnepřetržitý provozvestavěná E850 S109903
Balení C851 navržené pro hřebenové aplikace obsahuje: elektromechanický pohon s pastorkem Z28 a s řídící jednotkou E850 S, frekvenčním měničem a koncovými spínači.

Technická specifikace C851

modelC851
Napájení220 - 240 V~ 50/60 Hz
Elektromotor1 kW třífázový se čtyřmi póly
Typ převodušnekový mazaný olejem
Maximální příkon1 800 W
Maximální kroutící moment168 Nm (při 230 V ~ 50 Hz)
Maximální tlačná síla3 000 N (při 230 V ~ 50 Hz)
Maximální délka brány20 m
Rychlost posunu brány20 až 40 m / min (nastavitelná)
Nastavení rychlosti a ovládání motorupomocí řídící jednotky
Koncové spínačeintegrované mechanické a magnetické
PastorekZ28 modul 4
Provozní teplota-20 °C až +55 °C
Tepelná ochrana pohonu75 °C
Třída krytíIP54
Hmotnost pohonu40 kg
Rozměry (d × š × v)510 × 295 × 467 mm
Maximální hmotnost brány1 800 kg
Frekvence použitínepřetržitý provoz (T = 25 °C)
Řídící jednotkavestavěná E850 S

Příklad typické instalace C851

Slaboproudé kabely A
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) B
  • 2× 1,5 + T mm² kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada C851

Řídící jednotky pro C851

Vestavěná řídící jednotka E850 S
63003207

Kompletní složení komponentů systému C851

Programovatelné funkce C851

Příslušenství pro C851

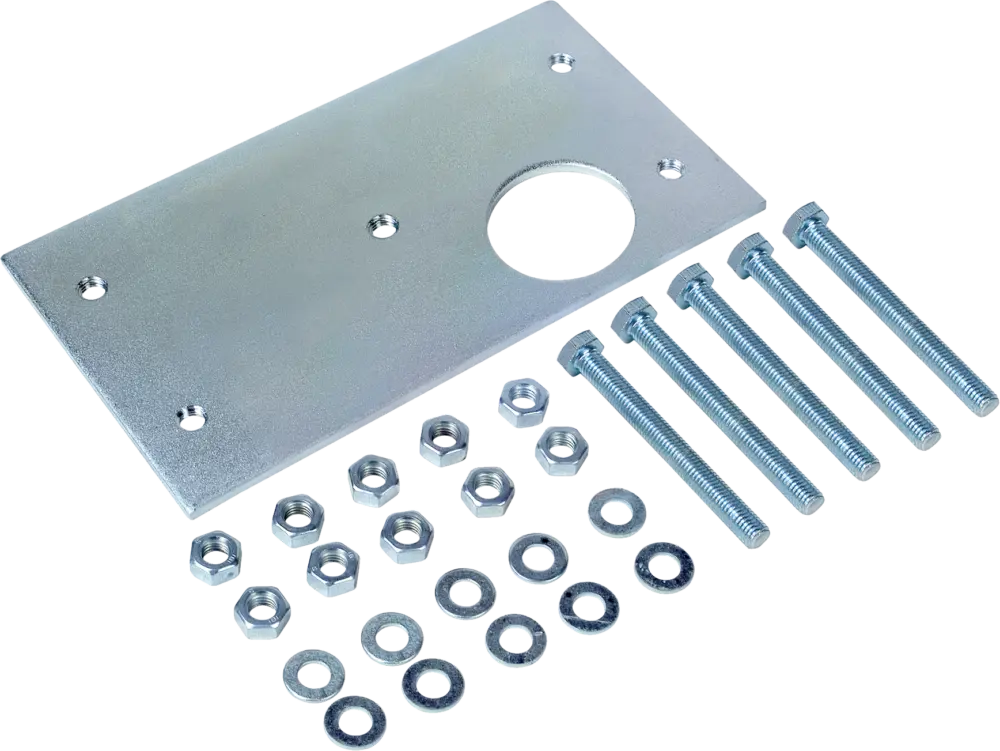

Základová deska C851
737850
Galvanizovaný hřeben 30 × 12 mm
490122

Související s produktem C851

Společné příslušenství pro všechny aplikace C851

Kulatá ráhna S a specifické příslušenství

Obdélníková ráhna a specifické příslušenství

Vyvažovací pružiny pro kulatá ráhna S

Vyvažovací pružiny pro obdélníková ráhna

Vyvažovací pružiny pro kulatá ráhna S s osvětlením
