FAAC
Průmyslové použití

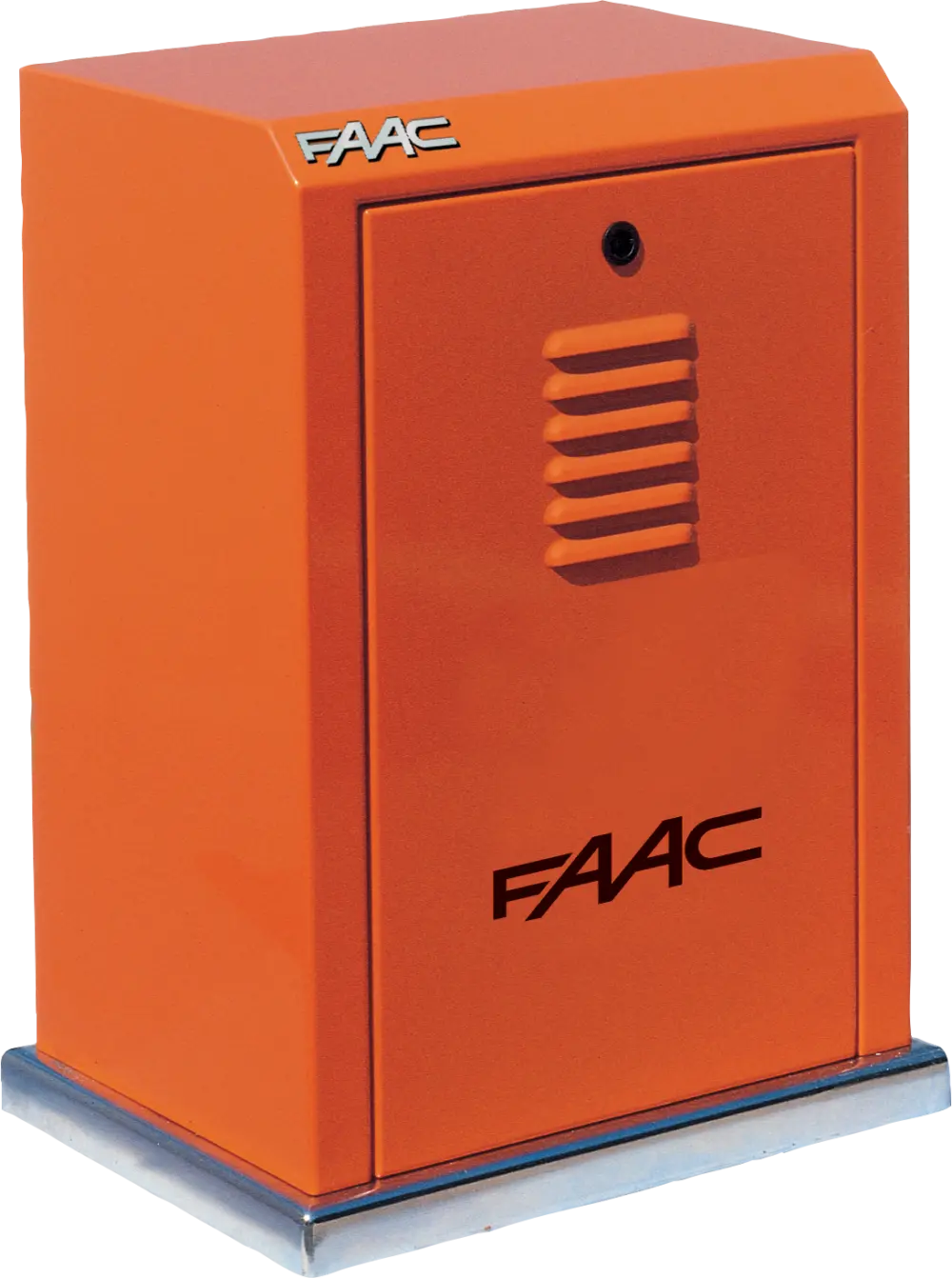

884 MC 3PH

400V elektromechanický pohon

leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální hmotnost brány
3 500 kg
Frekvence použití
50 – 100 %
CE
• Ideální pro těžké průmyslové brány s intenzivním provozem.
• Brzda garantuje pomalé zastavení a udržení brány v zavřeném stavu, není tedy nutné instalovat elektrozámek.
• V případě výpadku elektrické energie je možné bránu manuálně otevírat a zavírat díky klíčem chráněnému odblokovacímu systému.
• Dvoudisková spojka v olejové lázni pro bezpečnost proti přivření.
• Základna se stavěcími šrouby.
• Ocelový box chráněný kataforézní povrchovou úpravou a polyesterovým nátěrem.
Objednací číslo: 109885

Modely 884 MC 3PH

modelpoužitířídící jednotkaobjednací kód
maximální hmotnostfrekvence použití
884 MC 3PH3 500 kg50 % (přes 2 000 kg) - 100 % (do 2 000 kg)vestavěná E844 3PH109885
Balení 884 MC 3PH navržené pro hřebenové aplikace obsahuje: elektromechanický pohon bez pastorku s řídící jednotkou E844, magnetické koncové spínače a uvolňovací klíč.

Technická specifikace 884 MC 3PH

model884 MC 3PH
Napájení220 - 240 V/380 - 415 V~ 3 50/60 Hz
Elektromotortřífázový, asynchronní
Příkon850 W
Maximální kroutící moment0 až 155 Nm (při 230 V~ 50 Hz)
Maximální tlačná síla3 200 N (při 230 V~ 50 Hz)
Převodový poměr1:43,2
Maximální délka brány42 m
Nastavení rychlosti a ovládání motorune
Koncové spínačemechanické
Pastorekne
Enkodérne
Nastavení sílypomocí dvoudiskové spojky v olejové lázni
Provozní teplota-20 °C až +55 °C
Tepelná ochrana pohonu155 °C
Třída krytíIP55
Hmotnost pohonu50 kg
Typ olejeFAAC HP
Rozměry (d × š × v)430 × 310 × 586 mm
Maximální hmotnost brány3 500 kg
Frekvence použití100% (do 2 000 kg) - 50% (přes 2 000 kg)
Řídící jednotkavestavěná E844 3PH

Příklad typické instalace 884 MC 3PH

Slaboproudé kabely Ⓐ
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
  • 4× 2,5 + T mm² kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada 884 MC 3PH

Řídící jednotky pro 884 MC 3PH

Řídící jednotka E844 3PH
202073

Kompletní složení komponentů systému 884 MC 3PH

Programovatelné funkce 884 MC 3PH

Příslušenství pro 884 MC 3PH

Základová deska
737628
Galvanizovaný hřeben 30 × 30 mm
719328
Sada držáků hřebenu
722123

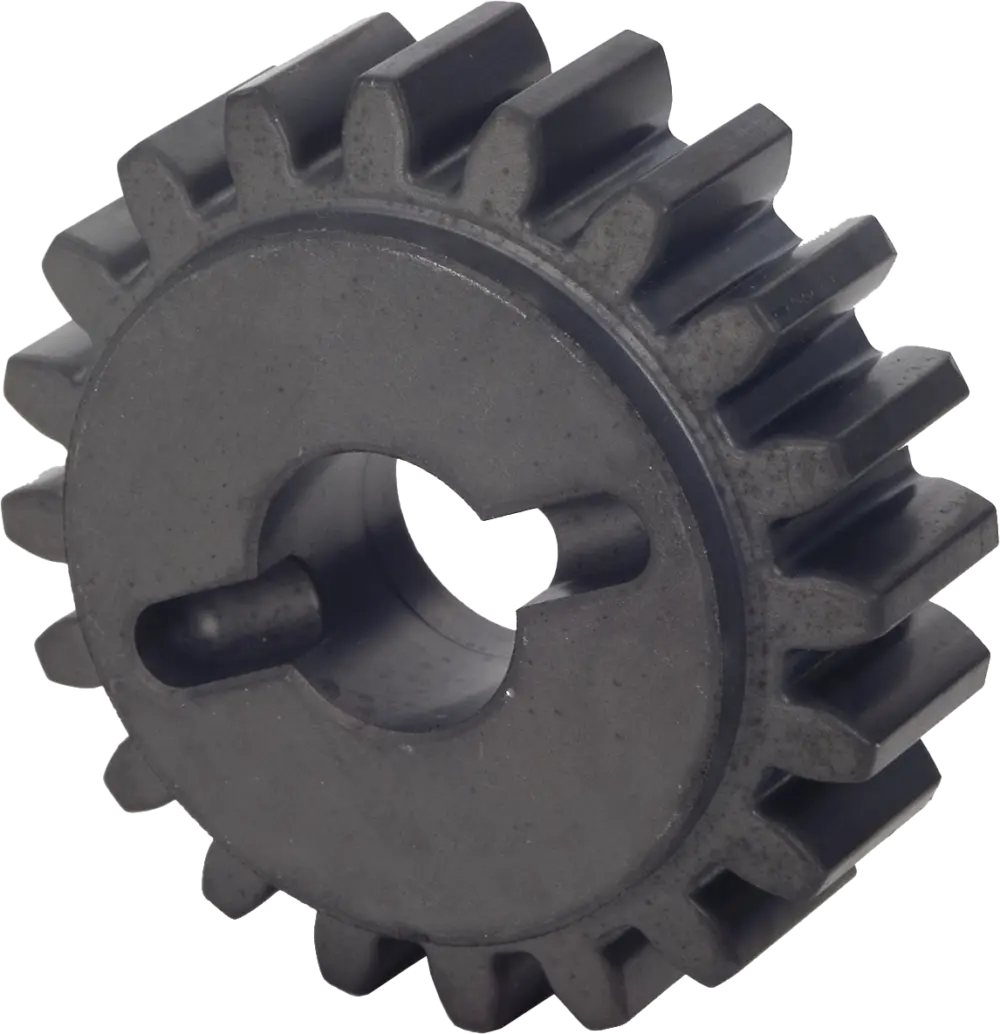

Pastorek Z16 s ochranou
719169
