FAAC
Privátní použití

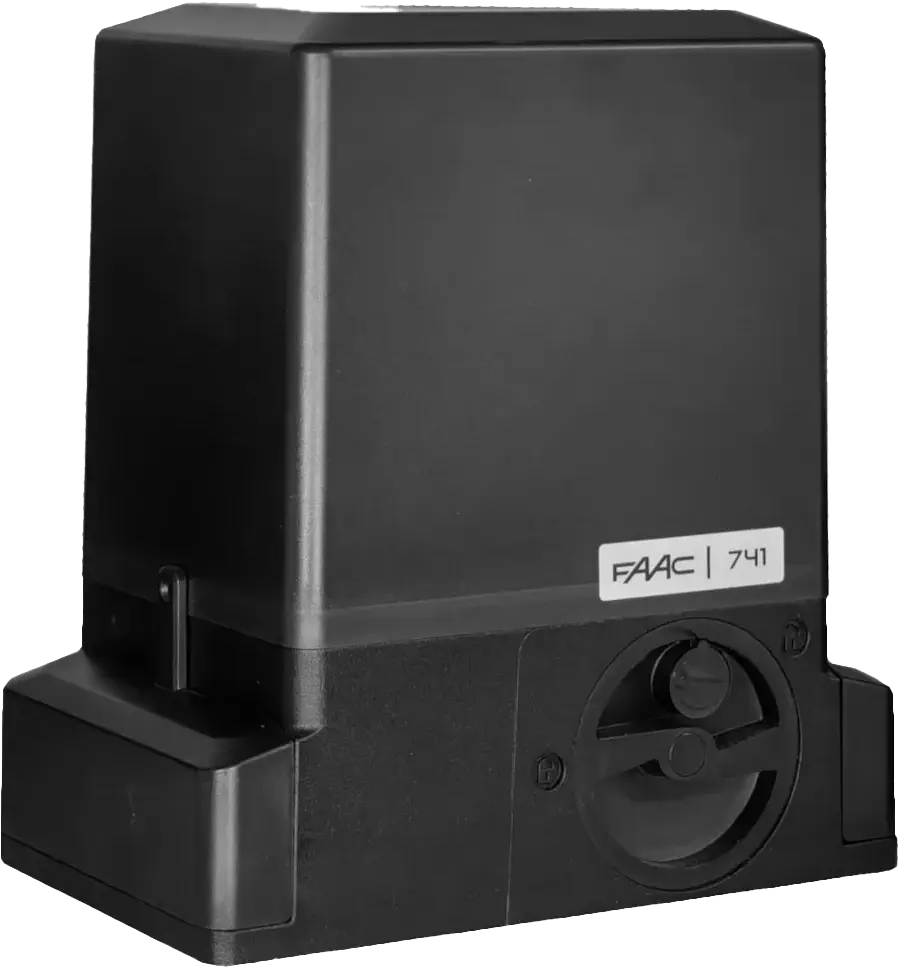

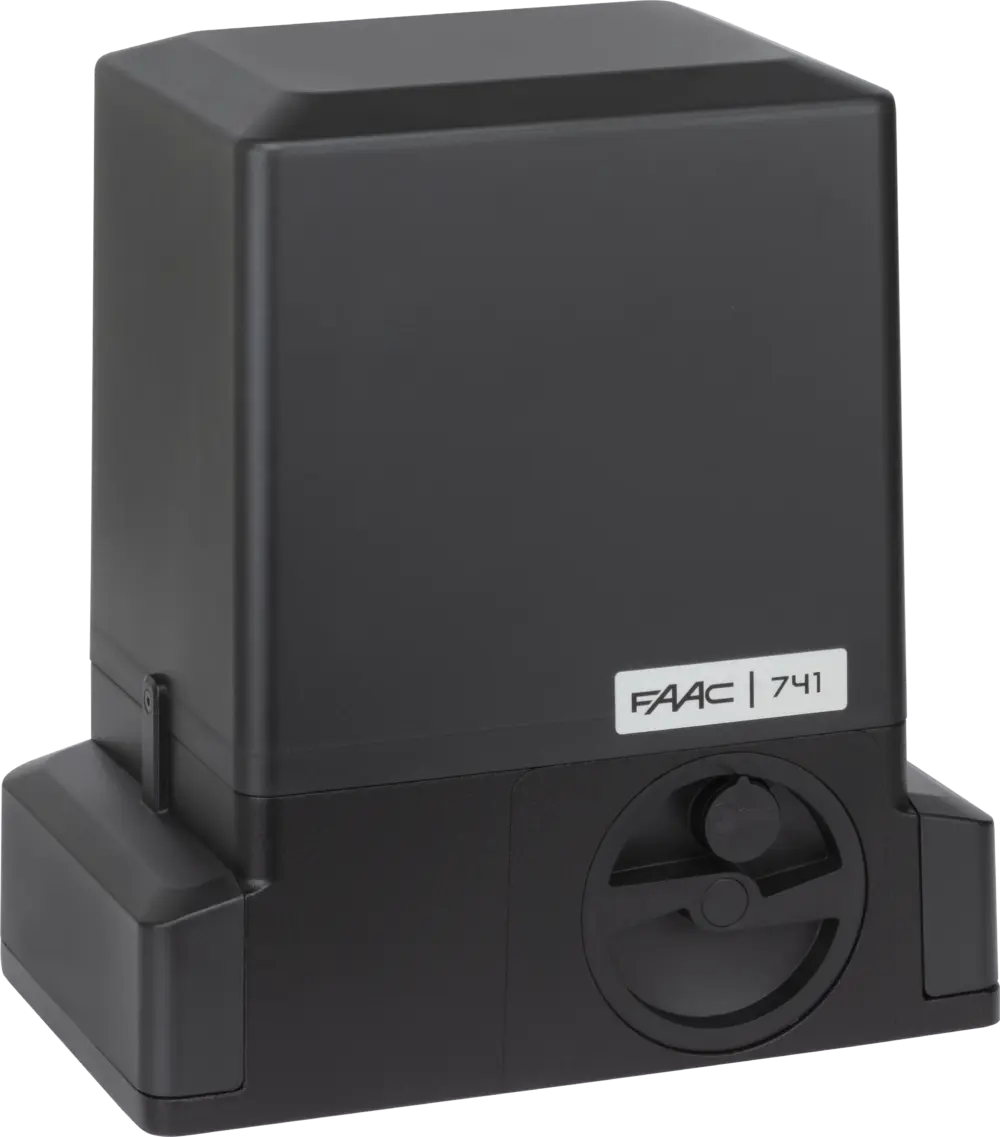

741 C

230V elektromechanický pohon

NOVINKA
leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální hmotnost brány
900 kg
Maximální rychlost
12 m / min
Frekvence použití
56 cyklů / hod
CESafeZone2easySimply ConnectFDSGreenTech
• Vestavěná řídící jednotka s nastavitelnou rychlostí, bezpečnostní vstupy, rádiový protokol FDS a Omnidec, technologie Bus2Easy.
• Kompatibilní se Simply Connect a režimem nízké spotřeby (<0,5w v pohotovostním režimu a <2w v pohotovostním režimu v případě Simply Connect).
• Obsahuje enkodér s vysokým rozlišením pro hladký provoz, optimalizaci síly, sníženou spotřebu a nastavitelnou citlivost detekce překážek.
• Nadčasový design s čistými, výraznými liniemi, přizpůsobitelný každému kontextu.
Objednací číslo: 109602

Modely 741 C

modelpoužitířídící jednotkaobjednací kód
maximální hmotnostfrekvence použití
741 C s enkodérem900 kg56 cyklů / hodvestavěná E781 S LC109602
Balení 741 C s enkodérem obsahuje: elektromechanický pohon s řídící jednotkou, pastorek, enkodér, 12,5 µF kondenzátor, dva kusy uvolňovacího klíče, základovou desku a magnetické koncové spínače.

Technická specifikace 741 C

model741 C s enkodérem
Napájení220 - 240 V~ 50/60 Hz
Elektromotorjednofázový, asynchronní
Příkon530 W
Maximální kroutící moment20 Nm (při 230 V ~ 50 Hz)
Maximální tlačná síla630 N (při 230 V ~ 50 Hz)
Převodový poměr1:25
Maximální délka brány15 m
Rychlost posunu brány12 m / min
Nastavení rychlosti a ovládání motoruano
Spínače koncových polohmagnetické
PastorekZ16 modul 4
Enkodérmagnetický enkodér
Nastavení sílypomocí řídící jednotky
Provozní teplota-20 °C až +55 °C
Tepelná ochrana pohonu140 °C
Třída krytíIP44
Hmotnost pohonu13,1 kg
Rozměry (d × š × v)295 × 181 × 320 mm
Maximální hmotnost brány900 kg
Frekvence použití56 cyklů / hodinu
Rozběhový kondenzátor12,5 μF
Řídící jednotkavestavěná E781 S LC

Příklad typické instalace 741 C

Slaboproudé kabely Ⓐ
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
  • 2× 1,5 mm² +T kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada 741 C

obr.ksobsah sadyobjednací kód
11pohon 741 C109602
11přijímač RP FDS LC 433-868 / XF FDS LC 433-868787858 / 787860
1dálkový ovladač XT2 FDS 433-868787017
21maják X LED410029
41pár fotobuněk XP20 D785102

Řídící jednotky pro 741 C

NOVINKA
Vestavěná řídící jednotka E781 S LC
63003530

Kompletní složení komponentů systému 741 C

Programovatelné funkce 741 C

Příslušenství pro 741 C

Galvanizovaný hřeben 30 × 12 mm
490122
Nylonový hřeben s ocelovým jádrem 30 × 20 mm
4901204
