FAAC
Průmyslové použití

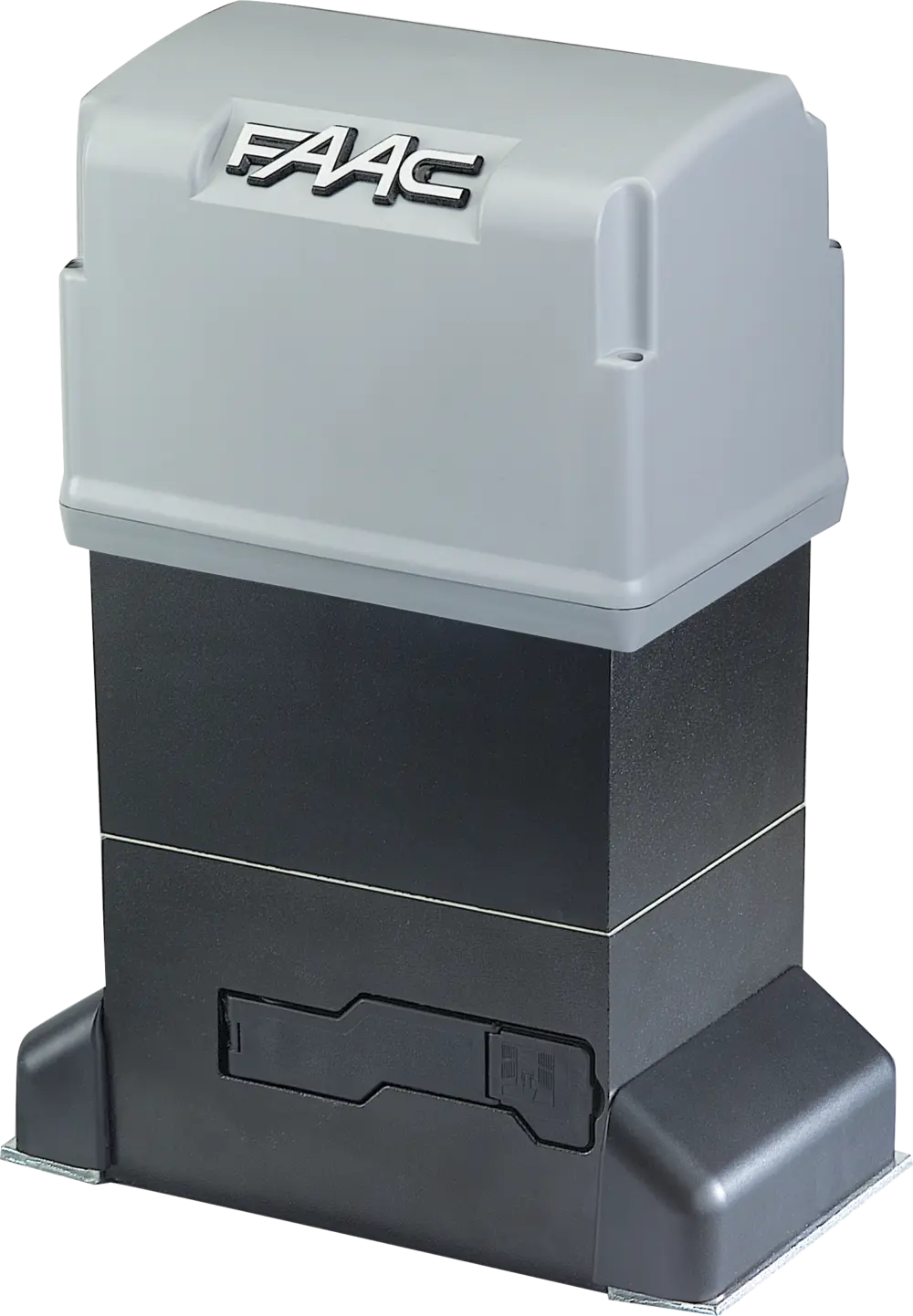

844 R 3PH

400V elektromechanický pohon

leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální hmotnost brány
1 600 – 2 200 kg
Frekvence použití
70 %
CE
• Nová řídící jednotka E844 3PH s ovládáním enkodéru a plynulým zrychlením a zpomalením.
• Maximální bezpečnost proti přimáčknutí díky spojení dvoukotoučové spojky v olejové lázni s elektronickým zařízením a enkodérem.
• Indukční koncový spínač.
Objednací číslo: 109904

Modely 844 R 3PH

modelpoužitířídící jednotkaobjednací kód
maximální hmotnostfrekvence použití
844 R 3PH2 200 kg (Z12) - 1 600 kg (Z16)70 %neobsahuje109904
Balení 844 R 3PH navržené pro hřebenové aplikace obsahuje: elektromechanický pohon bez pastorku a bez řídící jednotky, magnetické koncové spínače, uvolňovací klíč a kryt.

Technická specifikace 844 R 3PH

model844 R 3PH
Napájení380-415 V~ 3 50/60 Hz
Elektromotortřífázový, asynchronní
Příkon950 W
Maximální kroutící moment62 Nm
Maximální tlačná síla2500 N (Z12) - 1900 N (Z16) - 1500 N (Z20) *
Převodový poměr1:30
Maximální délka brány40 m (Z16) - 50 m (Z20)
Rychlost křídla9.5 m/min (Z16) - 7.2 m/min (Z12) - 12.0 m/min (Z20)
Nastavení rychlosti a ovládání motorune
Spínače koncových polohindukční
Pastorekne
Enkodérne
Nastavení sílypomocí dvoudiskové spojky v olejové lázni
Provozní teplota-20 °C až +55 °C
Tepelná ochrana pohonu155 °C
Třída krytíIP44
Hmotnost pohonu15 kg
Typ olejeFAAC HP
Rozměry (d × š × v)277 × 155 × 388 mm
Maximální hmotnost brány2 200 kg (Z12) - 1 600 kg (Z16)
Frekvence použití70%
Řídící jednotkaneobsahuje

Příklad typické instalace 844 R 3PH

Slaboproudé kabely Ⓐ
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
  • 2× 1,5 + T mm² kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada 844 R 3PH

Řídící jednotky pro 844 R 3PH

Řídící jednotka E844 3PH
202073

Kompletní složení komponentů systému 844 R 3PH

Programovatelné funkce 844 R 3PH

Příslušenství pro 844 R 3PH

Základová deska s bočním a výškovým nastavením
737816
Plastový box L pro řídící jednotku
720118
Plastový box E pro řídící jednotku
720119
Plastový box LM pro řídící jednotku
720309
Galvanizovaný hřeben 30 × 12 mm
490122
Pastorek Z20
719167
Pastorek Z16
719130
Pastorek Z12
7191661
