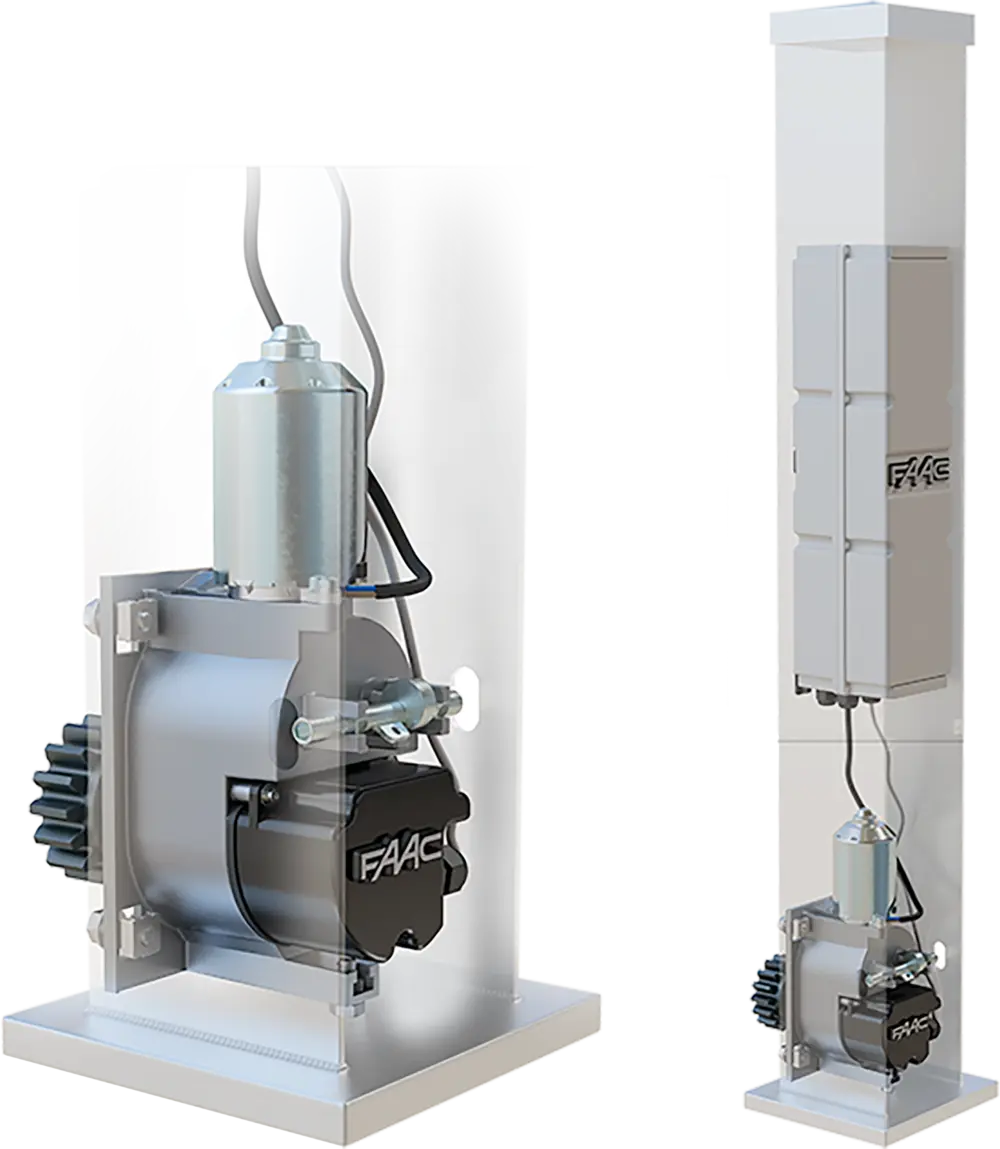

C4000 I

24V skrytý elektromechanický motor

leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální hmotnost brány
400 kg
Maximální rychlost
16 m / min
Frekvence použití
nepřetržitý provoz
CESafeZoneOmniDec2easyGreenTech
• Kompaktní rozměry, dokonale integrovatelné do architektonického kontextu.
• Vestavěná elektronická řídící jednotka s patentovaným elektronickým enkodérem pro bezpečný provoz, detekci překážky a rozpoznáním koncových spínačů.
• Manuální odemykání přístupné zevnitř i vně objektu.
Objednací číslo: 109001

Modely C4000 I

modelpoužitířídící jednotkaobjednací kód
maximální hmotnostfrekvence použití
C4000 I400 kgnepřetržitý provozvestavěná E4000 I109001
Balení C4000 I obsahuje: nízkonapěťový elektromechanický pohon s vestavěnou elektronickou řídící jednotkou E4000 I, pastorek Z16, uvolňovací klíč a upevňovací příslušenství.

Technická specifikace C4000 I

modelC4000 I
Napájení220 - 240 V~ 50/60 Hz
Elektromotor24 V
Příkon150 W
Maximální tlačná síla125 N
PastorekZ16 modul 4
Maximální délka brány8 m
Maximální hmotnost brány400 kg
Maximální hmotnost samonosné brány250 kg
Rychlost posunu brány16 m / min
Provozní teplota-20 °C až +55 °C
Třída krytíIP30
Rozměry (d × š × v)110 × 180 × 250 mm
Hmotnost pohonu3,5 kg
Frekvence použitínepřetržitý provoz
Vnitřní rozměry sloupku110 × 110 mm

Příklad typické instalace C4000 I

Slaboproudé kabely
  • 2× 1,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
  • 2× 1,5 mm² + T kabel

Zvýhodněná sada C4000 I

obr.ksobsah sadyobjednací kód
11pohon C4000 I109001
1přijímač XF868787832
1dálkový ovladač XTO2 868787030
31maják X LED410029
41pár fotobuněk XP20 D785102

Řídící jednotky pro C4000 I

Vestavěná řídící jednotka E4000 I
63003390

Kompletní složení komponentů systému C4000 I

Programovatelné funkce C4000 I

Příslušenství pro C4000 I

Galvanizovaný hřeben 30 × 12 mm
490122
Nylonový hřeben s ocelovým jádrem 30 × 20 mm
4901204
