FAAC
Privátní použitíPrůmyslové použitíRezidenční použití

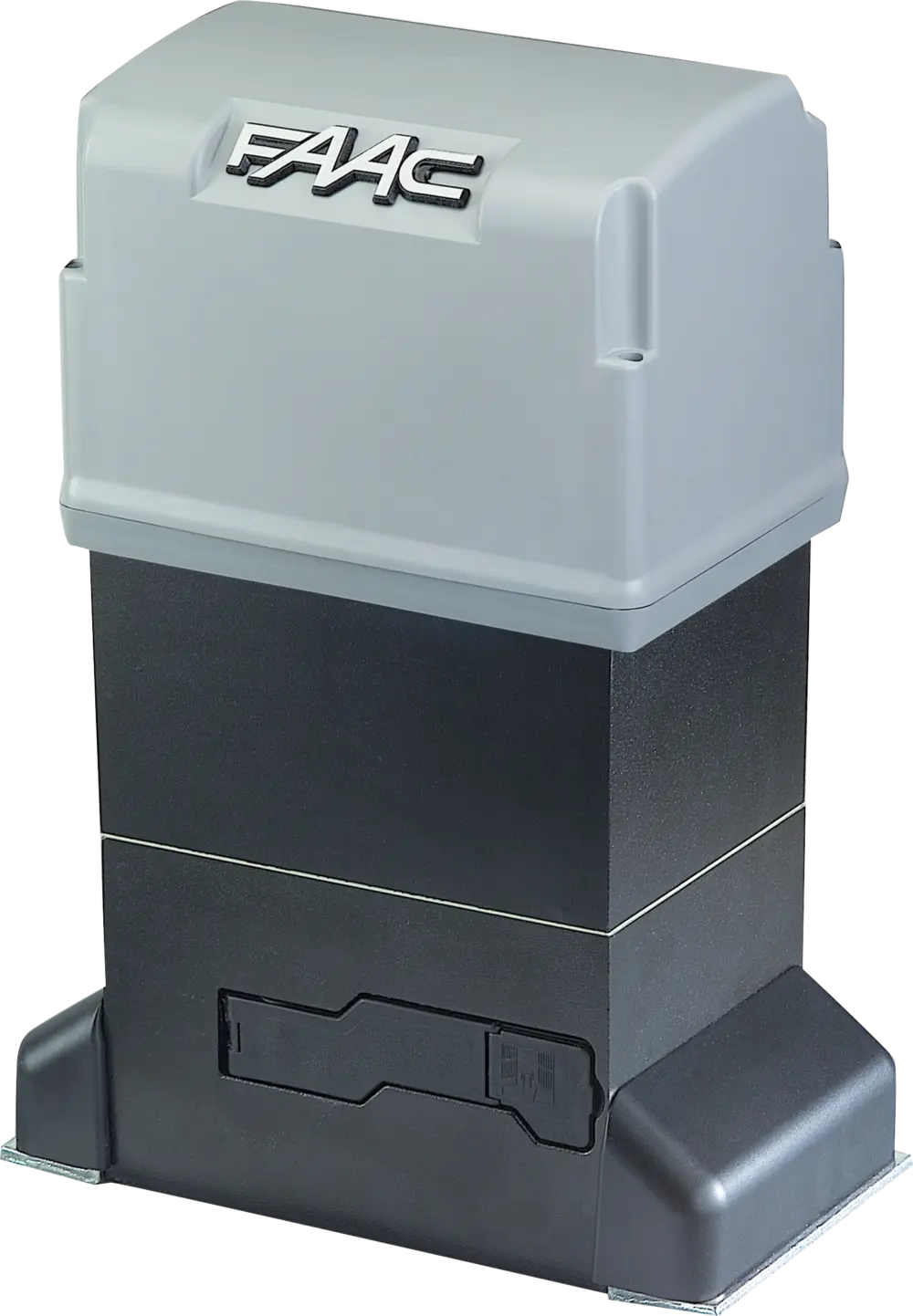

844

230V elektromechanický pohon

NOVINKA
leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální hmotnost brány
1 000 – 1 800 kg
Frekvence použití
55 – 65 %
CEGreenTech
• Pro zajištění zavírání je nutný elektrický zámek.
• Uvolňovací zařízení páky chráněné klíčem.
• Indukční koncový spínač.
• Systém GreenTech: 844 + E145 S LC
Objednací číslo: 109926

Modely 844

modelpoužitířídící jednotkaobjednací kód
maximální hmotnostfrekvence použití
8441 000 - 1800 kg55 - 65 %neobsahuje109926
Balení 844 navržené pro hřebenové aplikace obsahuje: elektromechanický pohon bez pastorku a bez řídící jednotky, magnetické koncové spínače, uvolňovací klíč a kryt.

Technická specifikace 844

model844
Napájení220 - 240 V ~ 50/60 Hz
Příkon660 W
Tažná a tlačná síla606 N (Z16) - 485 N (Z20)
Provozní teplota-20 °C až +55 °C
Hmotnost pohonu15,4 kg
Třída krytíIP44
Typ olejeFAAC HP
Rychlost posunu brány9,6 m/min (Z16) - 12 m/min (Z20)
Nastavení sílypomocí dvoudiskové spojky v olejové lázni
Tepelná ochrana pohonu120 °C
Koncové spínačemagnetické
Spojkadvoudisková v olejové lázni
Rozměry (d × š × v)277 × 155 × 388 mm
Maximální hmotnost brány1 000 kg / 1 800 kg
Frekvence použití55 cyklů/hod (Z16) - 65 cyklů/hod (Z20)
Řídící jednotkaneobsahuje

Příklad typické instalace 844

Slaboproudé kabely A
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) B
  • 2× 1,5 + T mm² kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada 844

obr.ksobsah sadyobjednací kód
11pohon 844109926
11přijímač RP FDS LC 433-868 / XF FDS LC 433-868787858 / 787860
-1dálkový ovladač XT2 FDS 433-868787017
21maják X LED410029
51pár fotobuněk XP20 D785102

Řídící jednotky pro 844

Řídicí jednotka 578 D se vzdálenou instalací
790922
NOVINKA
Nízkospotřebová řídící jednotka E145 S LC
790306

Kompletní složení komponentů systému 844

Programovatelné funkce 844

Příslušenství pro 844

Plastový box E pro řídící jednotku
720119
Plastový box L pro řídící jednotku
720118
Plastový box LM pro řídící jednotku
720309

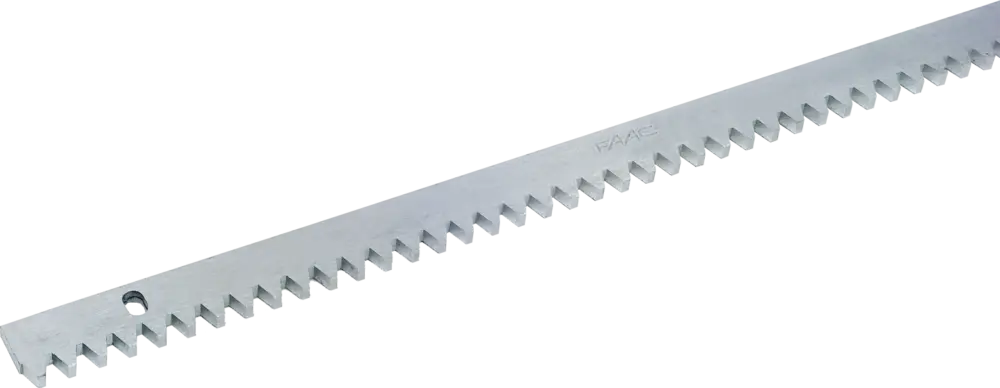

Galvanizovaný hřeben 30 × 8 mm
490123
Galvanizovaný hřeben 30 × 12 mm
490122

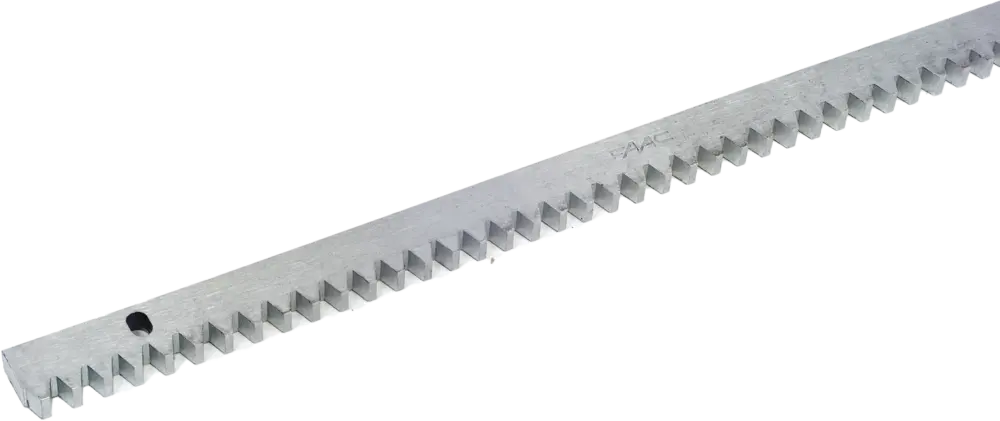

Galvanizovaný hřeben s úchyty 30 × 12 mm
490124
Odblokovací zámek s číslovanými klíči
71275101-10
Pastorek Z16
719130
Pastorek Z20
719167
Základová deska s bočním a výškovým nastavením
737816
