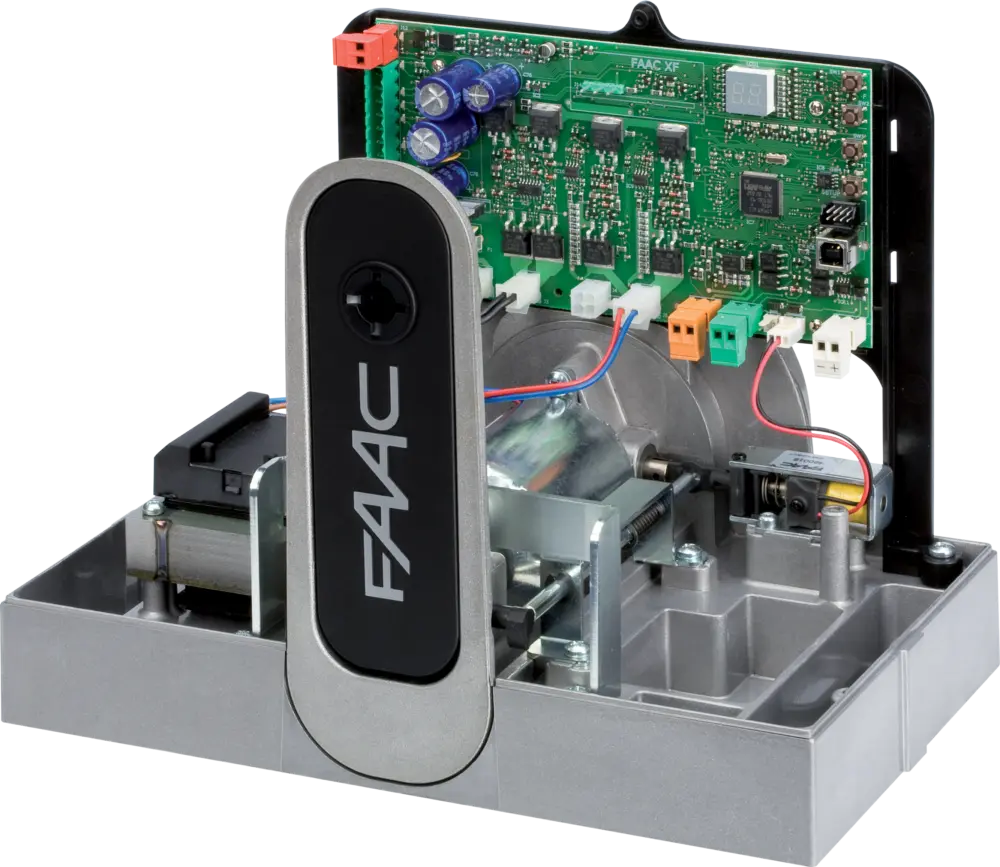

FAAC

E721

Vestavěná řídící jednotka

leták
manuál
katalog
instalace
příslušenství
příslušenství
CESafeZoneOmniDec2easy
Objednací kód: 63002485
Objednací číslo: 63002485

Modely E721

Technická specifikace E721

modelE721
Napájení230 V~ (+6 % - 10 %) 50 Hz
Příkon10 W
Maximální zatížení motoru220 W (C720) - 300 W (C721)
Maximální proud příslušenství500 mA
Napětí pro příslušenství24 V ⎓
Programování3 tlačítka a displej
Logické funkcepoloautomatika (E) / poloautomatika „krok za krokem“ (EP) / automatika „s bezpečnostními prvky“ (S) / automatika s reverzováním v pauze (SA) / automatika „Krok za krokem s bezpečnostními prvky“ (SP) / automatika 1 (A1) / automatika (A) / automatika „krok za krokem“ (AP) / automatika s časovačem (At) / poloautomatika (b) / mix (otevřít impulzem/ zavírá mrtvý muž) (bC) / mrtvý muž (dead-man) (C)
Programovatelné funkcelogika / pauza A / pauza B / síla / rychlost otevírání / rychlost zavírání / zpomalení / maximální rozběhová síla /detekce překážky / předblikání / bezpečnost při otevírání / bezpečnost při zavírání / částečné otevření / pracovní doba / nastavení výstupu OUT1 / zámek motoru / vyžádání servisu / počítadlo cyklů / Master - Slave
Pracovní časprogramovatelný (od 0 do 9 min. 50 s)
Pauzaprogramovatelná (od 0 do 9 min. 50 s)
Nastavení sílyprogramovatelné na 50 stupňů
Regulace rychlostinastavitelná v 10 stupních
Vstupní konektoryopen A / open B / stop / bezpečnost otevírání / bezpečnost zavírání / BUS 2-Easy
Výstupní konektorymaják / elektrozámek / 1× programovatelný výstup / Fail Safe
RychlokonektorOmniDEC 868/433 / napájení baterií
PojistkyF1= 1A
Provozní teplota-20 °C až +55 °C

Příklad typické instalace E721

Zvýhodněná sada E721

Řídící jednotky pro E721

Kompletní složení komponentů systému E721

Programovatelné funkce E721

Příslušenství pro E721

Související s produktem E721

Společné příslušenství pro všechny aplikace E721

Kulatá ráhna S a specifické příslušenství

Obdélníková ráhna a specifické příslušenství

Vyvažovací pružiny pro kulatá ráhna S

Vyvažovací pružiny pro obdélníková ráhna

Vyvažovací pružiny pro kulatá ráhna S s osvětlením

Další produkty této kategorie

Řídící jednotka
455 D
Vestavěná řídící jednotka

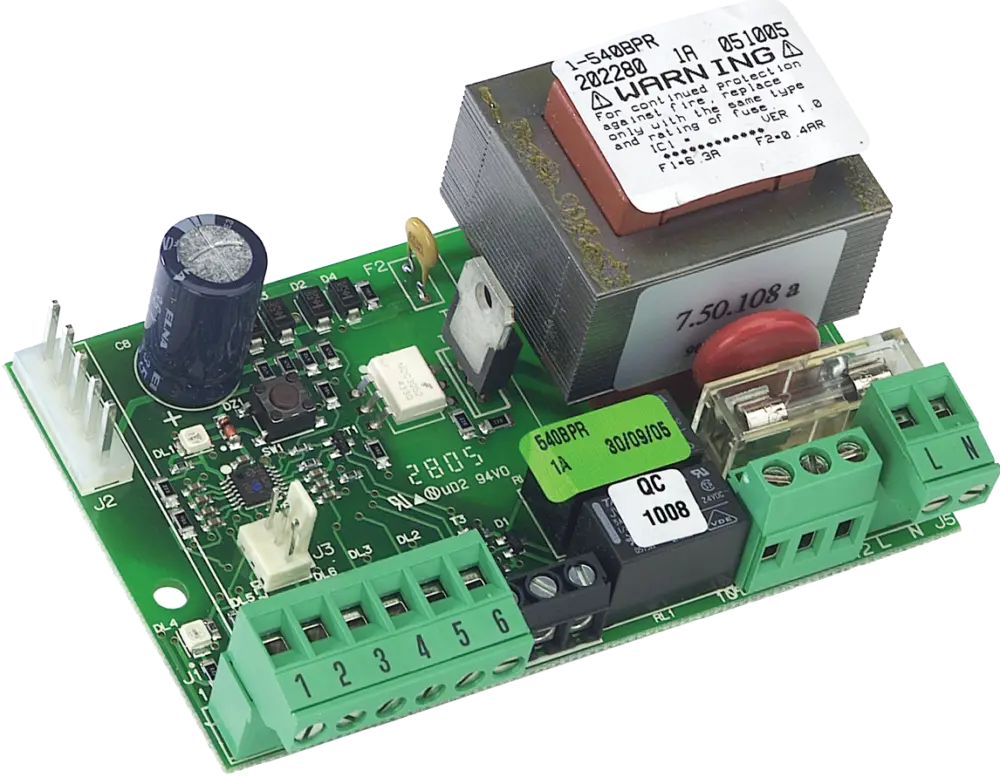

540 BPR
Řídící jednotka se vzdálenou instalací

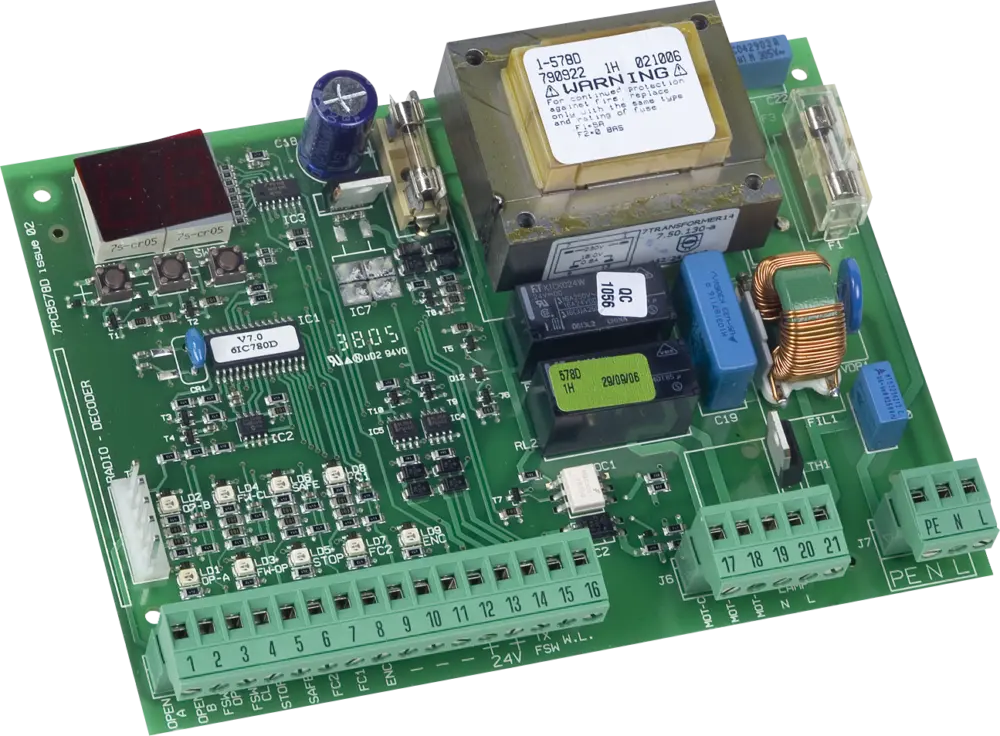

578 D
Vestavěná řídící jednotka
615 BPR
Vestavěná řídící jednotka
624 BLD
Vestavěná řídící jednotka
740 D
Vestavěná řídící jednotka
780 D
Integrovaná řídící jednotka

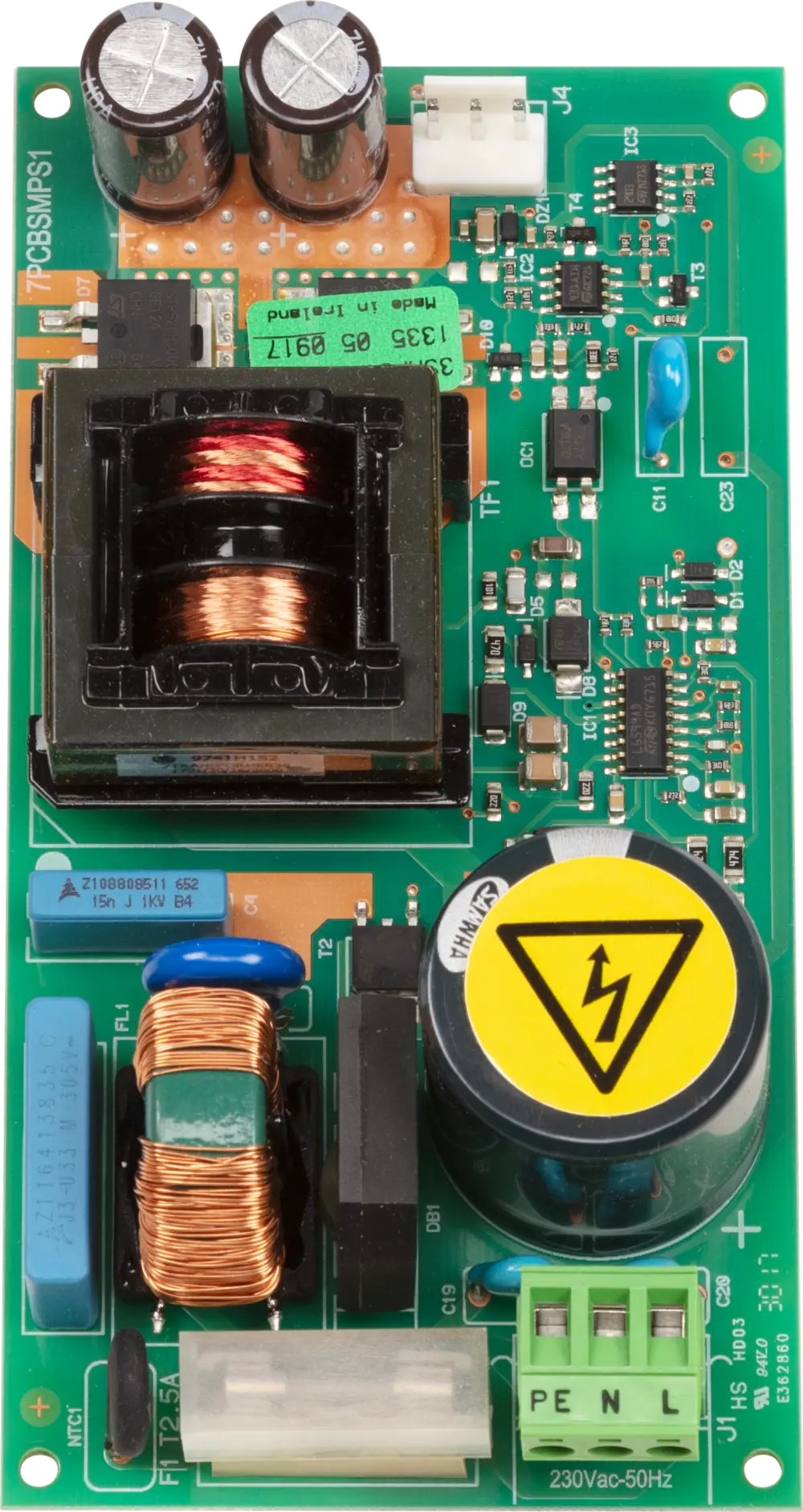

884 T
Vestavěná deska napájení
C4000 I
Řídící jednotka bezpečnostní lišty

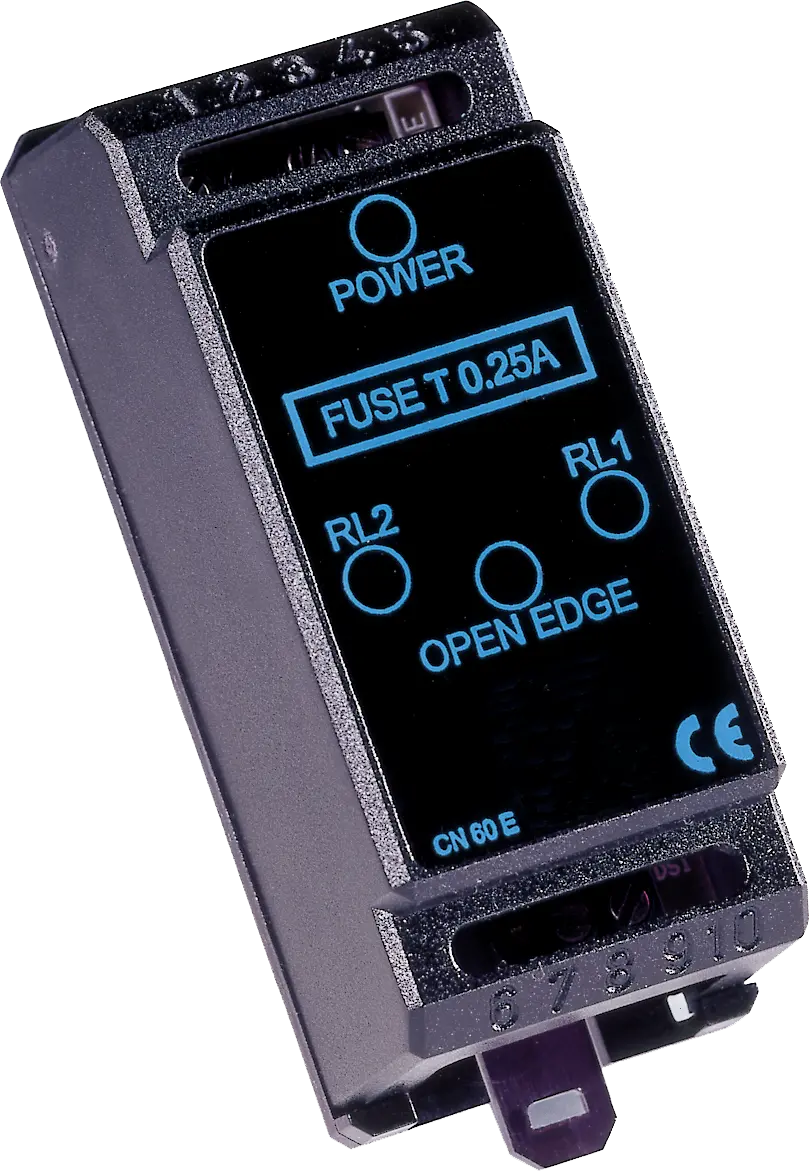

CN60 E
