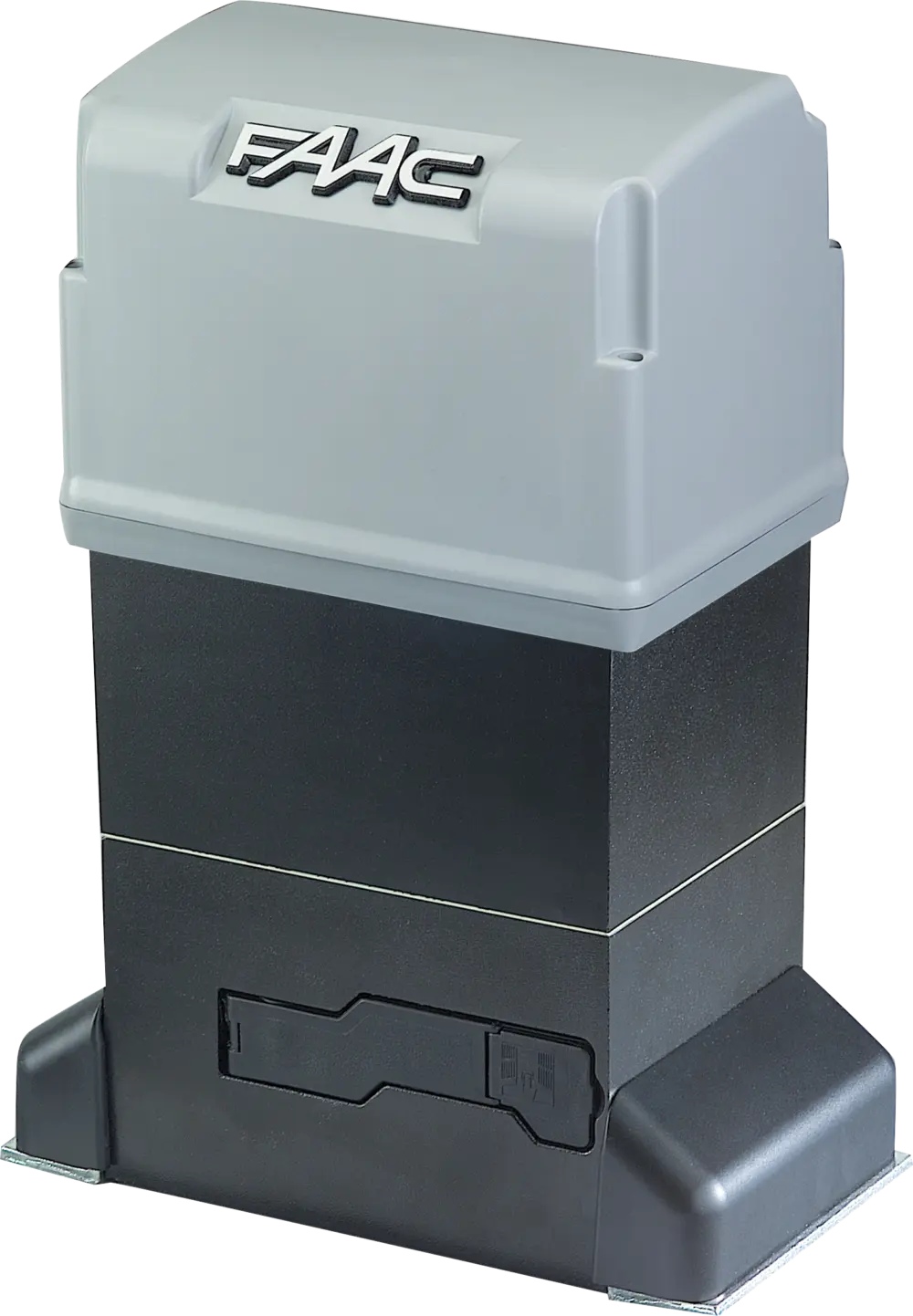

844 Reversible

230V elektromechanický pohon

leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální hmotnost brány
1 000 kg
Frekvence použití
70 %
CEGreenTech
• Reversible (reverzní): pokud dojde k výpadku elektrické energie, bránou lze vždy pohybovat manuálně (požární uzávěra).
• Pro uzamčení brány v zavřené poloze musí být instalován elektrozámek.
• Dvoudisková spojka v olejové lázni pro bezpečnost proti přivření.
• Indukční koncové spínače.
• Klíčem chráněné odblokovací zařízení.
Objednací číslo: 109927

Modely 844 Reversible

modelpoužitířídící jednotkaobjednací kód
maximální hmotnostfrekvence použití
844 Z12 Reversible1 000 kg70 %neobsahuje109927
Balení 844 Reversible navržené pro hřebenové aplikace obsahuje: elektromechanický pohon s pastorkem bez řídící jednotky, magnetické koncové spínače, uvolňovací klíč a kryt.

Technická specifikace 844 Reversible

model844 Reversible
Napájení220 - 240 V ~ 50/60 Hz
Příkon550 W
Tažná a tlačná síla0 - 68 daN (Z12)
Otáčky motoru750 ot. / min
Převodový poměr1:10
Provozní teplota-20 °C až +55 °C
Hmotnost pohonu14,5 kg
Třída krytíIP44
Typ olejeFAAC HP
Rychlost posunu brány11,6 m / min (Z12)
Nastavení sílypomocí dvoudiskové spojky v olejové lázni
Tepelná ochrana pohonu140 °C
Koncové spínačemagnetické
Spojkadvoudisková v olejové lázni
Rozměry (d × š × v)277 × 155 × 388 mm
Maximální hmotnost brány1 000 kg
Frekvence použití70%
Řídící jednotkaneobsahuje

Příklad typické instalace 844 Reversible

Slaboproudé kabely Ⓐ
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) Ⓑ
  • 2× 1,5 + T mm² kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada 844 Reversible

Řídící jednotky pro 844 Reversible

Řídicí jednotka 578 D se vzdálenou instalací
790922
NOVINKA
Nízkospotřebová řídící jednotka E145 S LC
790306

Kompletní složení komponentů systému 844 Reversible

Programovatelné funkce 844 Reversible

Příslušenství pro 844 Reversible

Plastový box L pro řídící jednotku
720118
Plastový box E pro řídící jednotku
720119
Plastový box LM pro řídící jednotku
720309
Základová deska s bočním a výškovým nastavením
737816
Galvanizovaný hřeben 30 × 12 mm
490122
Nylonový hřeben s ocelovým jádrem 30 × 20 mm
4901204
