FAAC A1400 Air

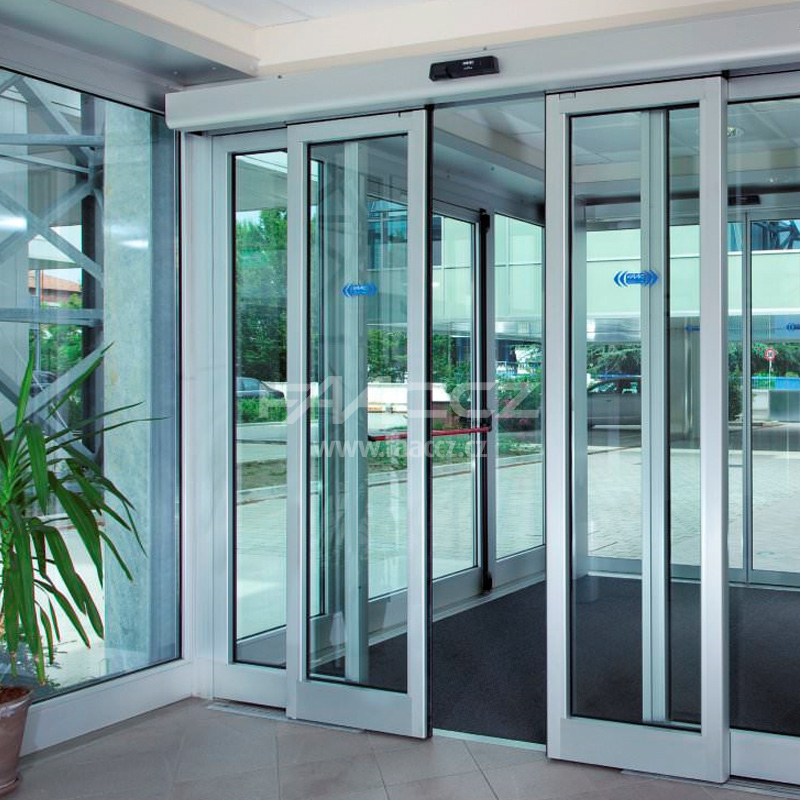

Automatický pohon pro posuvné dveře FAAC A1400 Air v jednokřídlé nebo dvoukřídlé verzi s velikostí průchodu 700 až 4000 mm je určen pro automatizaci vstupů v souladu s Evropskou normou EN16005. Ve skutečnosti je schopen splnit nejpřísnější bezpečnostní normy podle EN13489-1 Pl “c”. Díky inovativnímu zařízení pro úsporu energie identifikuje cestu pro pěší a perfektně optimalizuje časy otevírání a zavírání, čímž zabraňuje zbytečnému rozptýlení vzduchu, a to i v případě křížového provozu.

NEZÁVAZNÁ POPTÁVKA OBJEDNÁVKA SERVISU

Mikroprocesorová řídící jednotka E1400 se spínaným 230V zdrojem a zabudovaným blokem motoru a řídícími deskami baterií a fotobuněk. Specifické, barevné a odnímatelné svorkovnice. Programování základních funkcí: automatický, noc, otevřeno, jednosměrný, částečný, manuální. Automatické úpravy: definice otevřené a zavřené pozice, výběr optimální rychlosti, zrychlení a zpomalení, monitorování snímačů v souladu s EN16005, bezpečnostní zařízení proti přivření v souladu s EN16005, možnost nastavení rychlosti přímo na desce (bez pomoci externích programátorů). Funkce reset, 2 konfigurovatelné výstupy a vstupy, 2 konfigurovatelné nouzové vstupy a 2 programovatelné monitorované vstupy bezpečnostních čidel (EN16005). Funkce gongu, stropního světla a okamžitého zavření. LCD displej pro zobrazení stavu dveří, diagnostik poruch a programování. Tři tlačítka pro základní programování počtu křídel, pauzy / noční pauzy, rychlosti otevření a zavření, úspory energie, otevírací a zavírací síly, doby přítlaku, programování vnitřních a vnějších senzorů a nouzové konfigurace. Tři tlačítka pro pokročilé programování řízení monitorovaných senzorů, konfigurace vstupu, funkce pro lékárny, blokaci motoru, monitoringu zámku motoru, zpoždění deaktivace vnitřního senzoru v nočním režimu a konfigurace výstupu. Aktualizace firmwaru a stahování / nahrávání některých informací (konfigurace, časovače, soubory protokolu) prostřednictvím USB portu.

Nosný profil v eloxované úpravě, s drážkou pro nastavení výšky a šířky. Rozměry nosného profilu jsou 100/140 × 166 mm (v × š). Kluzná dráha integrovaná do profilu.

Čelní kryt dostupný v přírodním hliníku nebo v eloxované úpravě o výšce 100 nebo 140 mm a ve tvaru “L”. Bezpečnostní padák, který spojuje kryt s nosným profilem tak, aby nedošlo k jeho pádu. Vykrojení krytu pro přizpůsobení křídel různé síly (max. 60 mm). Integrovaný anti-vibrační plastový profil v místě kontaktu nosného profilu
a krytu. Umožňuje uzamčení v otevřené pozici při údržbě.

Pohonná jednotka A1400 Air obsahuje hlavní převodový motor napájený 36 Vdc s optickým enkodérem. 36Vdc sekundární převodový motor s kladkou pro napínání řemenu (ve verzi s druhým pohonem). Napínací kladku s nastavovacím šroubem pro napínání řemenu. Mikroprocesorovou řídící jednotku E1400. Elektrovodivý převodový řemen 12 mm. Dva vozíky (verze s jedním pohyblivým křídlem) nebo 4 vozíky (verze se dvěma pohyblivými křídly). Spínaný napájecí zdroj pro nízkou spotřebu (GreenTech).

Pohonná jednotka A1400 Air T obsahuje hlavní převodový motor napájený 36 Vdc s optickým enkodérem. Napínací kladka s nastavovacím šroubem pro napínání řemenu. Mikroprocesorovou řídící jednotku E1400, elektrovodivý převodový řemen 12 mm. Čtyři vozíky (verze AIR T 2) nebo 8 vozíků (verze AIR T 4). Spínaný napájecí zdroj pro nízkou spotřebu (GreenTech).

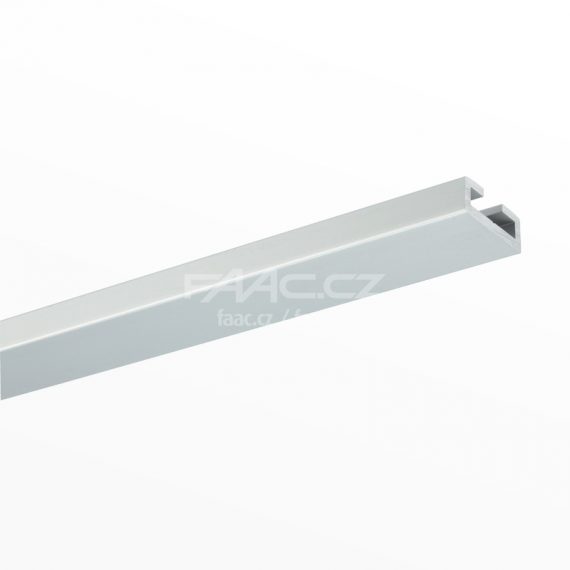

Pojezdové vozíky vyrobené z pozinkované ocelové konstrukce, dvě syntetická posuvná kolečka s vyztuženými ložisky (verze DM), nylonové kolečko s ložisky pro ochranu před vysazením křídla. Nastavení výšky vozíku ± 7,5 mm, boční nastavení ± 10 mm. Profil spojující křídla v eloxované úpravě. Kartáč pro čištění dráhy kolejnice.

Technická specifikace a varianty pohonu naleznete v katalogovém listu.
