Posuvné dveře FHE

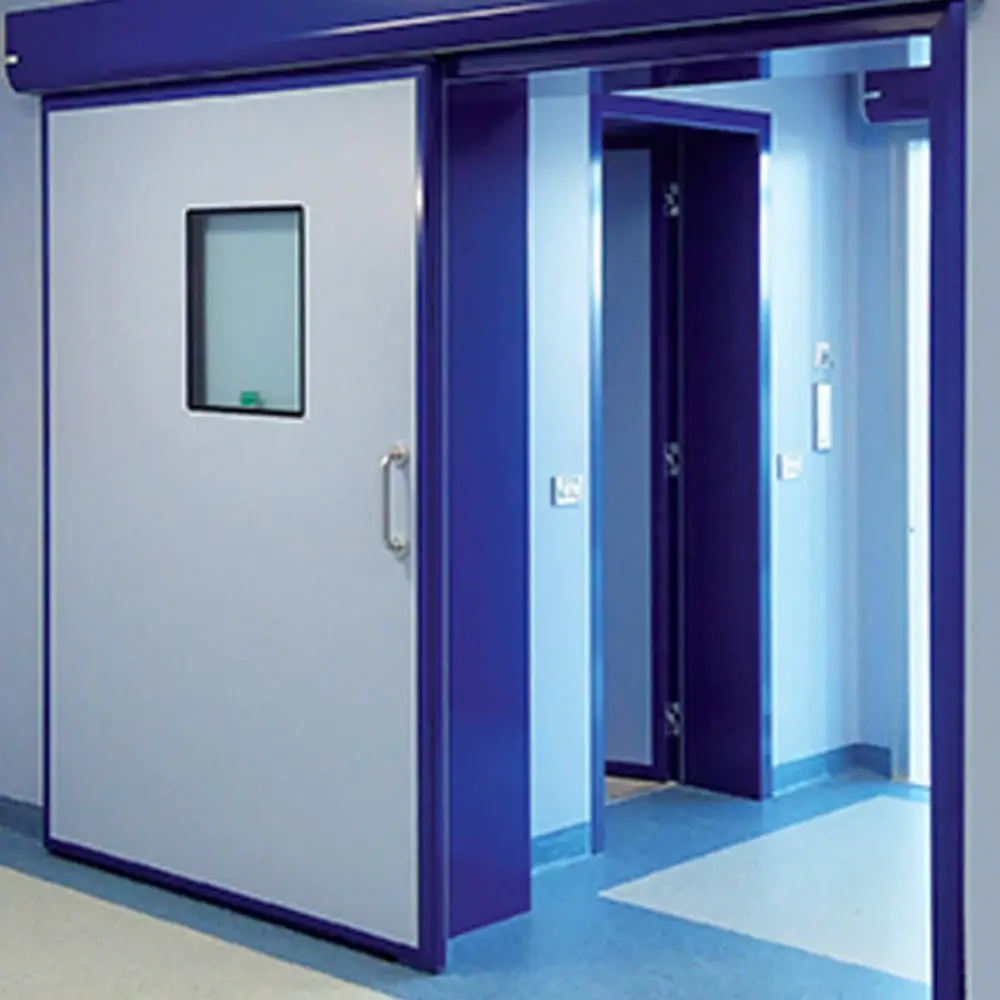

Automatické posuvné vzduchotěsné dveře FAAC FHE pro čisté prostory s nožností manuálního nebo automatického otevírání v jednokřídlém nebo dvoukřídlém provedení jsou určeny pro nemocniční prostory a pro zamořené prostředí, a to podle evropského nařízení EN16005. Rozsah modelové řady je tvořen různými vzduchotěsnými modely, které jsou k dispozici s několika povrchovými úpravami, jako je hliník a nerezová ocel.

Kompletní nabídku doplňuje široké příslušenství, jako jsou olověné panely, průzory a bezpečnostní čidla. Kompletní posuvné dveře pro zvláštní vstupy se skládájí z následujících komponentů:

Dveřní rám zárubně, který je nastavitelný ze tří stran, se skládá z profilu rámu a profilu pomocného rámu z hliníku a / nebo nerezové oceli. Uvnitř profilu rámu jsou vytvořeny speciální drážky určené k uložení třecího těsnění, které je spojuje s profilem pomocného rámu. Profil rámu má také speciální vnitřní drážku pro upevnění. Drážka je uzavřena těsněním, které je v jedné rovině s profilem rámu. Použitím různých prodlužovacích prvků z hliníku lze rám dveří použít na stěny různé síly.

Čelní kryt s ochranným profilem a kryt pro posuvný mechanismus z hliníku, s širokými okraji a bez ostrých hran a výčnělků pro snadné čištění. Profil pláště obsahuje drážku navrženou pro uložení těsně-ní, které zcela uzavírá spodní stranu v souladu s horním profilem křídla. Konce profilu krytu jsou uzavřeny koncovkami, které mají stejné zakřivení jako profil. Profil krytu umožňuje snadnou údržbu, kterou může provádět pouze jeden obsluha.

Nosný profil v eloxovaném hliníku, s drážkou pro nastavení výšky a šířky o rozměru 100 mm /140 mm × 166 mm (v × š). Kluzná dráha integrovaná do profilu.

Křídla z hliníku a / nebo z nerezové oceli. Horní profil křídla je speciálně tvarován tak, aby umožňoval instalaci vozíku přímo bez nutnosti použití adaptéru na profil. Na svislé profily a horní profil křídla je instalován speciální netoxický silikonový těsnicí materiál. Speciální dvoukomponentní těsnění s okrajem na straně profilu rámu je umístěno do speciální drážky na spodním profilu křídla.

Pohonná jednotka FHE obsahuje hlavní převodový motor napájený 36 Vdc s optickým enkodérem, 36Vdc sekundární převodový motor s kladkou pro napínání řemenu (ve verzi s druhým pohonem), mikroprocesorovou řídící jednotku E1400, elektrovodivý převodový řemen 12 mm, dva vozíky (verze s jedním pohyblivým křídlem) nebo 4 vozíky (verze se dvěma křídly) a spínaný napájecí zdroj pro nízkou spotřebu (GreenTech).

Pojezdové vozíky s pozinkovanou ocelovou konstrukce. Dvě syntetická posuvná kolečka s vyztuženými ložisky, nylonové kolečko s ložisky pro ochranu před vysazením křídla. Nastavení výšky vozíku ± 7,5 mm, boční nastavení ± 10 mm, profil spojující křídla v eloxované úpravě a kartáč pro čištění dráhy kolejnice.

Mikroprocesorová řídící jednotka FAAC E1400 RD se zabudovaným blokem motoru a řídícími deskami baterií a fotobuněk se 230V~ spínaným zdrojem. Samostatně řízené nouzové baterie, které se aktivují pouze tehdy, když dojde k výpadku proudu, a to otevřením dveří dle Evropské normy EN16005. Specifické, barevné a odnímatelné svorkovnice. Programování prostřednictvím funkční klávesnice FAAC SDK EVO. Mezi automatické úpravy patří definice otevřené a zavřené pozice, výběr optimální rychlosti, zrychlení a zpomalení, monitorování snímačů v souladu s EN16005, bezpečnostní zařízení proti přivření v souladu s EN16005, možnost nastavení rychlosti a set-up přímo na desce (bez pomoci externích programátorů), funkce reset, 2 konfigurovatelné výstupy, 4 konfigurovatelné vstupy, 4 programovatelné vstupy pro sledování bezpečnostních čidel dle EN16005, 2 proudové nebo frekvenční programovatelné vstupy pro sledování pohybových čidel dle EN16005, funkce blokování, gongu, stropního světla a okamžitého zavření. LCD displej pro zobrazení stavu dveří, diagnostik poruch a programování. Tři tlačítka pro základní programování počtu křídel, pauzy, noční pauzy, rychlosti otevření a zavření, úspory energie, otevírací a zavírací síly, doby přítlaku, programování vnitřních a vnějších senzorů a nouzové konfigurace. Tři tlačítka pro pokročilé programování řízení monitorovaných senzorů, konfigurace vstupu, funkce pro lékárny, blokace motoru, monitoringu zámku motoru, zpoždění deaktivace vnitřního senzoru v nočním režimu a konfigurace výstupu. Aktualizace firmwaru a sta-hování / nahrávání některých informací (konfigurace, časovače, soubory protokolu) prostřednictvím USB portu.

Technická specifikace je uvedena v Katalogovém listu.
