FAAC
Certifikovaná odolnost

JS80 HA

Výsuvný bezpečnostní sloup

NOVINKA
leták
manuál
katalog
instalace
příslušenství
příslušenství
Typ sloupu
automatický
Výška
1 000 mm
• Údržba může být provedena bez demontáže sloupu a jeho vyjmutí z jámy.
• Ochranné pouzdro mDure® sloupu je vyměnitelné pro stále dokonalý vzhled.
• Certifikovace normami PAS 68, IWA 14-1 a ASTM F2656.
• Schopný odolat nárazu nákladního vozidla jedoucího rychlostí 80 km/h.
• Hodnocení průraznosti P1, po nárazu stále funkční.
• Verze JS80 HA obsahuje ochranné pouzdro mDure v antracitové barvě a exkluzivní estetickou úpravou FAAC.
• Verze JS80 HA INOX obsahuje ochranné pouzdro mDure s hladkým nerezovým povrchem.
Objednací číslo: 117501

Modely JS80 HA

modeltyp sloupuvýška sloupuobjednací kód
JS80 HAautomatický1 000 mm117501
JS80 HA EFOautomatický1 000 mm117551
JS80 HA INOXautomatický1 000 mm117701
JS80 HA EFO INOXautomatický1 000 mm117751

Technická specifikace JS80 HA

modelJS80 HAJS80 HA INOXJS80 HA EFOJS80 HA EFO INOX
Typ sloupuhydraulický pohon
Výška sloupu1 000 mm
Průměr sloupu275 mm
Materiál sloupukataforézní
Povrchová úpravamDure®nerezová ocel AISI 316 + mDure®mDure®nerezová ocel AISI 316 + mDure®
Výška reflexního pásku55 mm
Barva reflexního páskubílá
Materiál hlavyhliník
Povrchová úprava hlavyprotikorozní úprava Rilsan®
Rychlost výsuvu170 mm/s
Zrychlovačneano
Rychlost výsuvu s EFO-500 mm/s
Uvolňovací zařízeníano
Rychlost zajíždění250 mm/s
Napájení207 - 243 V~ 50/60 Hz
Maximální příkon3 500 W
Typ použitíobvodová ochrana
Odolnost proti zničení1 852 000 J
Provozní teplota-15 °C až +80 °C
Provozní teplota s vyhříváním-40 °C až +80 °C
Třída krytí hydraulické pumpyIP67
Hmotnost jámy200 kg
Hmotnost sloupu670 kg700 kg
Třída zatíženíC250 (25 t)

* údaje uvedené k 230 V ~ 50 Hz.

Příklad typické instalace JS80 HA

Zvýhodněná sada JS80 HA

Řídící jednotky pro JS80 HA

Řídící jednotka JE 275 s boxem E
117300

Kompletní složení komponentů systému JS80 HA

Programovatelné funkce JS80 HA

Příslušenství pro JS80 HA

Instalační jáma JS HA
117901
Kryt jámy JS HA
117903

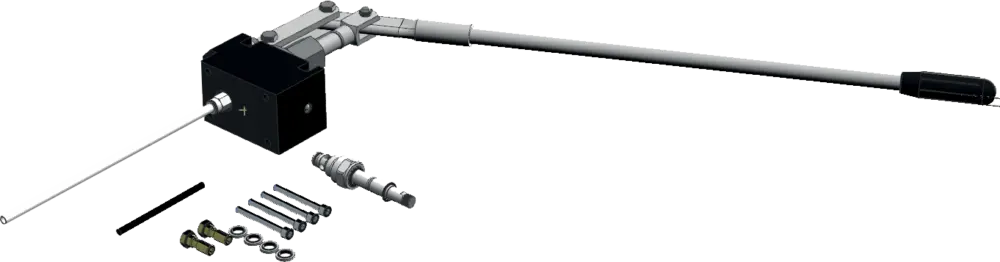

117905
Vyhřívání sloupu
117906
