FAAC
Certifikovaná odolnost

JS48 HA

Výsuvný bezpečnostní sloup

NOVINKA
leták
manuál
katalog
instalace
příslušenství
příslušenství
Typ sloupu
automatický
Výška
1 000 mm
CEASTM
• Údržba může být provedena bez demontáže sloupu a jeho vyjmutí z jámy.
• Ochranné pouzdro mDure® sloupu je vyměnitelné pro stále dokonalý vzhled.
• Certifikace normami PAS 68, IWA 14-1 a ASTM F2656.
• Schopný odolat nárazu nákladního vozidla jedoucího rychlostí 50 km/h.
• Hodnocení průraznosti P1, po nárazu je stále funkční.

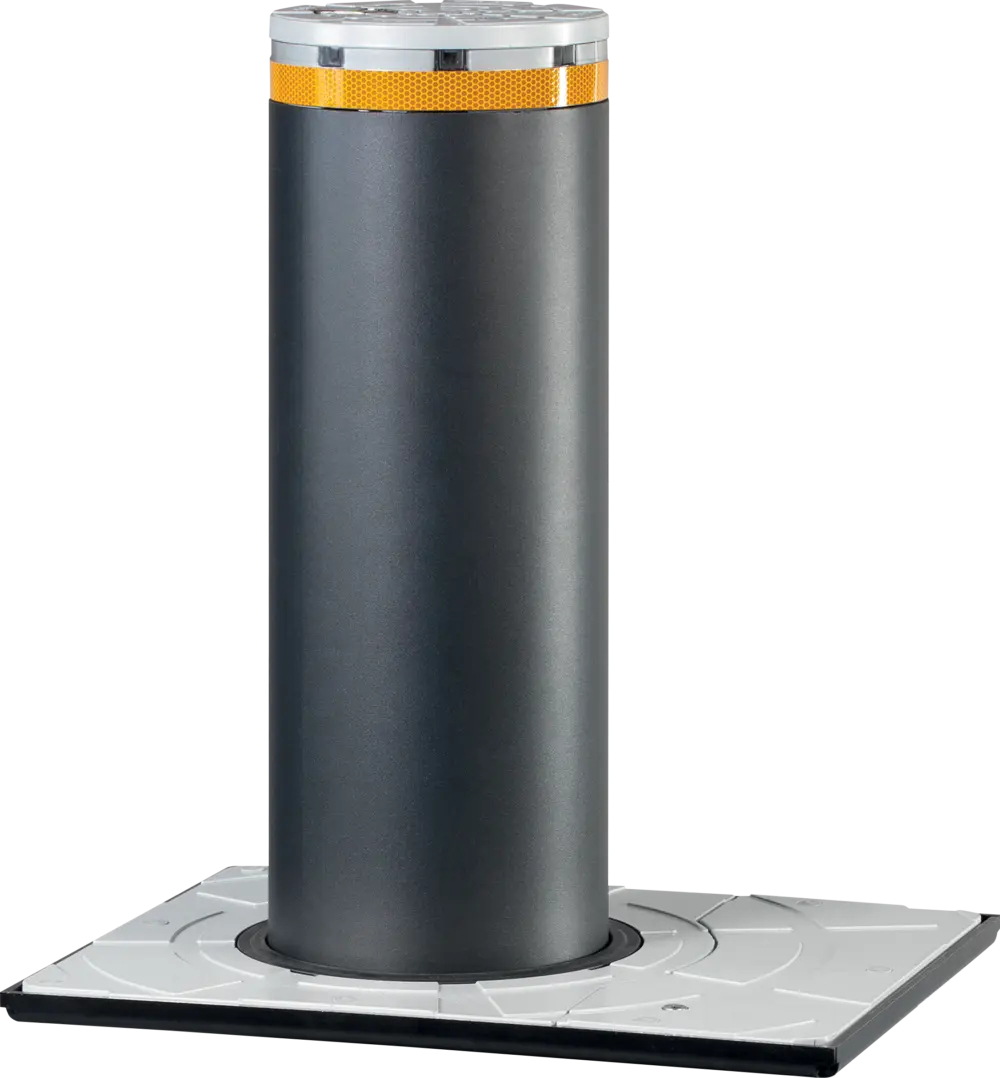

• Verze JS48 HA obsahuje ochranné pouzdro mDure v antracitové barvě a exkluzivní estetickou úpravou FAAC.

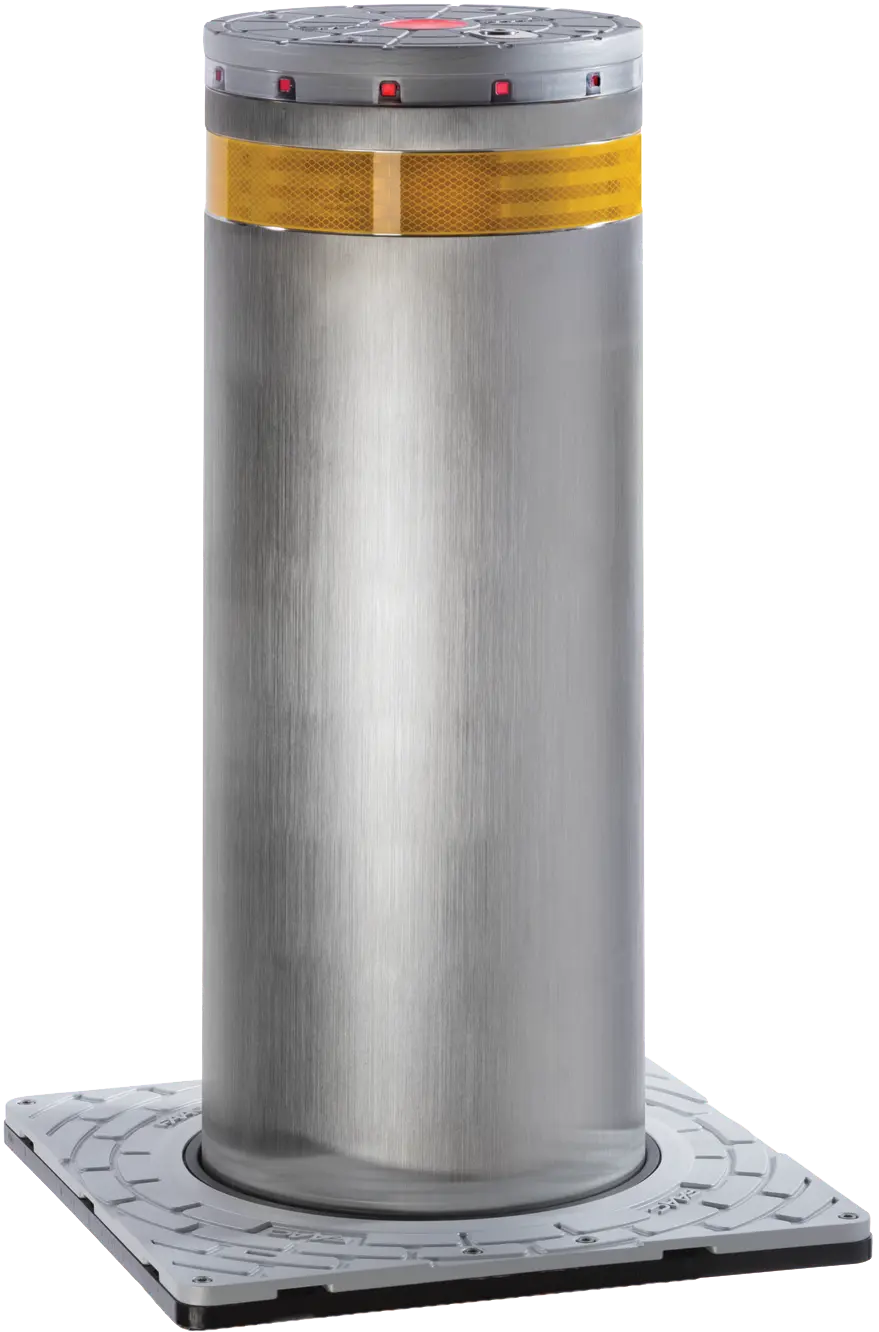

• Verze JS48 HA INOX obsahuje ochranné pouzdro mDure s hladkým nerezovým povrchem.
• Sloup z oceli s kataforézní úpravou.
• Hydraulický zámek ve vyjeté poloze pro případ výpadku proudu.
• Odblokovací klíč pro manuální zajetí sloupu.
• Blikající kruhové LED osvětlení.
• Zvuková signalizace pohybu (akustický bzučák).
• Reflexní samolepka.
• Akumulátor tlaku pro rychlé vyjetí sloupu (pouze verze EFO).
Objednací číslo: 117001

Modely JS48 HA

modeltyp sloupuvýška sloupuobjednací kód
JS48 HAautomatický1 000 mm117001
JS48 HA EFOautomatický1 000 mm117051
JS48 HA INOXautomatický1 000 mm117201
JS48 HA EFO INOXautomatický1 000 mm117251

Technická specifikace JS48 HA

modelJS48 HAJS48 HA INOXJS48 HA EFOJS48 HA EFO INOX
Typ sloupuhydraulický pohon
Výška sloupu1 000 mm
Průměr sloupu275 mm
Materiál sloupukataforézní
Povrchová úpravamDure®nerezová ocel AISI 316 + mDure®mDure®nerezová ocel AISI 316 + mDure®
Výška reflexního pásku55 mm
Barva reflexního páskubílá
Materiál hlavyhliník
Povrchová úprava hlavyprotikorozní úprava Rilsan®
Rychlost výsuvu170 mm/s
Zrychlovačneano
Rychlost výsuvu s EFO-500 mm/s
Uvolňovací zařízeníano
Rychlost zajíždění250 mm/s
Napájení220 - 240 V~ 50/60 Hz
Maximální příkon3 500 W
Typ použitíobvodová ochrana
Odolnost proti zničení673 000 J
Třída krytí hydraulické pumpyIP67
Hmotnost jámy200 kg
Hmotnost sloupu530 kg560 kg
Provozní teplota-15 °C až +55 °C
Provozní teplota s vyhříváním-25 °C až +55 °C
Třída zatíženíC250 (25 t)

Příklad typické instalace JS48 HA

Zvýhodněná sada JS48 HA

Řídící jednotky pro JS48 HA

Řídící jednotka JE 275 s boxem E
117300

Kompletní složení komponentů systému JS48 HA

Programovatelné funkce JS48 HA

Příslušenství pro JS48 HA

Instalační jáma JS HA
117901
Kryt jámy JS HA
117903
117905
Vyhřívání sloupu
117906
