402

230V hydraulický pohon

leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální délka křídla
1,8 – 3 m (s el. zámkem)
Frekvence použití
55 cyklů / hod
SafeZoneCEGreenTech
• Vysoce kompaktní pohon, ideální pro instalace s nedostatkem místa.
• Antikorozní vrstva s vysokou odolností proti povětrnostním vlivům.
• Verze CBC (s hydrozámkem) v zavřené poloze a SBS (bez hydrozámku).
Objednací číslo: 104468

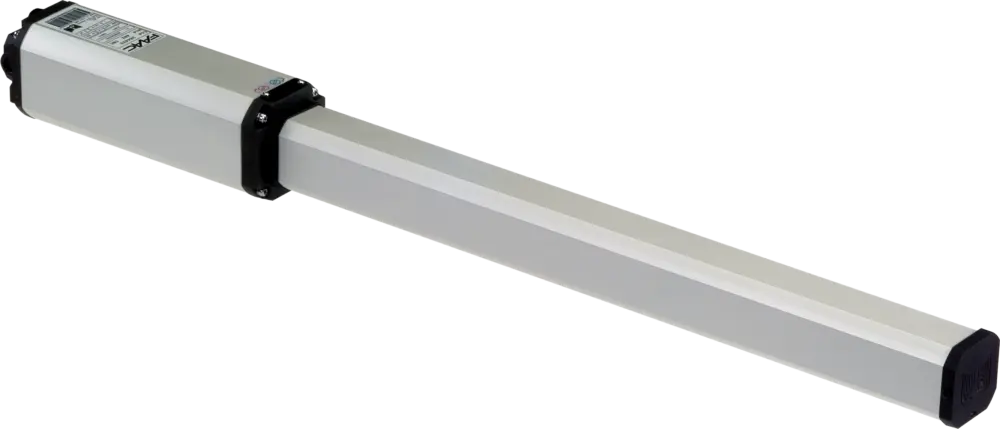

Modely 402

modelpoužitířídící jednotkaobjednací kód
maximální délka jednoho křídlafrekvence použití
402 CBC1,8 m55 cyklů / hodneobsahuje104468
402 SBS3,0 m55 cyklů / hodneobsahuje104474
Balení 402 CBC obsahuje: hydraulický pohon s hydrozámkem v zavřené poloze, instalační příslušenství, kondenzátor 8 μF 400 V a uvolňovací klíč.
Balení 402 SBS obsahuje: hydraulický pohon bez hydrozámku, instalační příslušenství, kondenzátor 8 μF 400 V a uvolňovací klíč.

Technická specifikace 402

model402 CBC402 SBS
Napájení220 - 240 V~ 50/60 Hz220 - 240 V~ 50/60 Hz
Elektromotorjednofázový, asynchronníjednofázový, asynchronní
Příkon220 W220 W
Maximální tlačná síla5 000 N (při 230 V ~ 50 Hz)6 900 N (při 230 V ~ 50 Hz)
Maximální rychlost výsuvu13 mm / s (při 230 V ~ 50 Hz)10 mm / s (při 230 V ~ 50 Hz)
Průtok pumpy1 l / min (při 230 V ~ 50 Hz)0,75 l / min (při 230 V ~ 50 Hz)
Výsuv250 mm250 mm
Maximální úhel otevření křídla110 °110 °
Provozní teplota-20 °C až +55 °C-20 °C až +55 °C
Tepelná ochrana pohonu120 °C120 °C
Třída krytíIP55IP55
Hmotnost pohonu6,5 kg6,5 kg
Frekvence použití55 cyklů / hod55 cyklů / hod
Maximální délka křídla1,8 m3 m (s el. zámkem)
Typ olejeFAAC HPFAAC HP
Uchycení pohonuzadní úchyty musí být přivařeny nebo přišroubovány / přední úchyty přivařeny
Rozměry (d × š × v)959 × 85 × 85 mm959 × 85 × 85 mm
Řídící jednotkaneobsahujeneobsahuje

Příklad typické instalace 402

Slaboproudé kabely (A)
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) (B)
  • 3× 1,5 mm² + T kabel
  • 2× 1,5 mm² + T kabel
  • 2× 1,5 mm² kabel

Zvýhodněná sada 402

obr.ksobsah sadyobjednací kód
12pohon 402 CBC104468
41řídící jednotka E045 S LC790079
41plastový box E pro řídící jednotku720119
41přijímač XF FDS LC 433-868787860
1dálkový ovladač XT2 FDS 433-868787017
21maják X LED410029
51pár fotobuněk XP20 B D LC785120

Řídící jednotky pro 402

NOVINKA
Nízkospotřebová řídící jednotka E045 S LC
790079
NOVINKA
Nízkospotřebová řídící jednotka E145 S LC
790306

Kompletní složení komponentů systému 402

Programovatelné funkce 402

Příslušenství pro 402

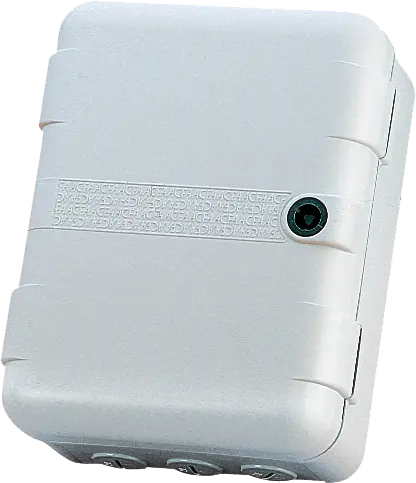

Plastový box L pro řídící jednotku
720118

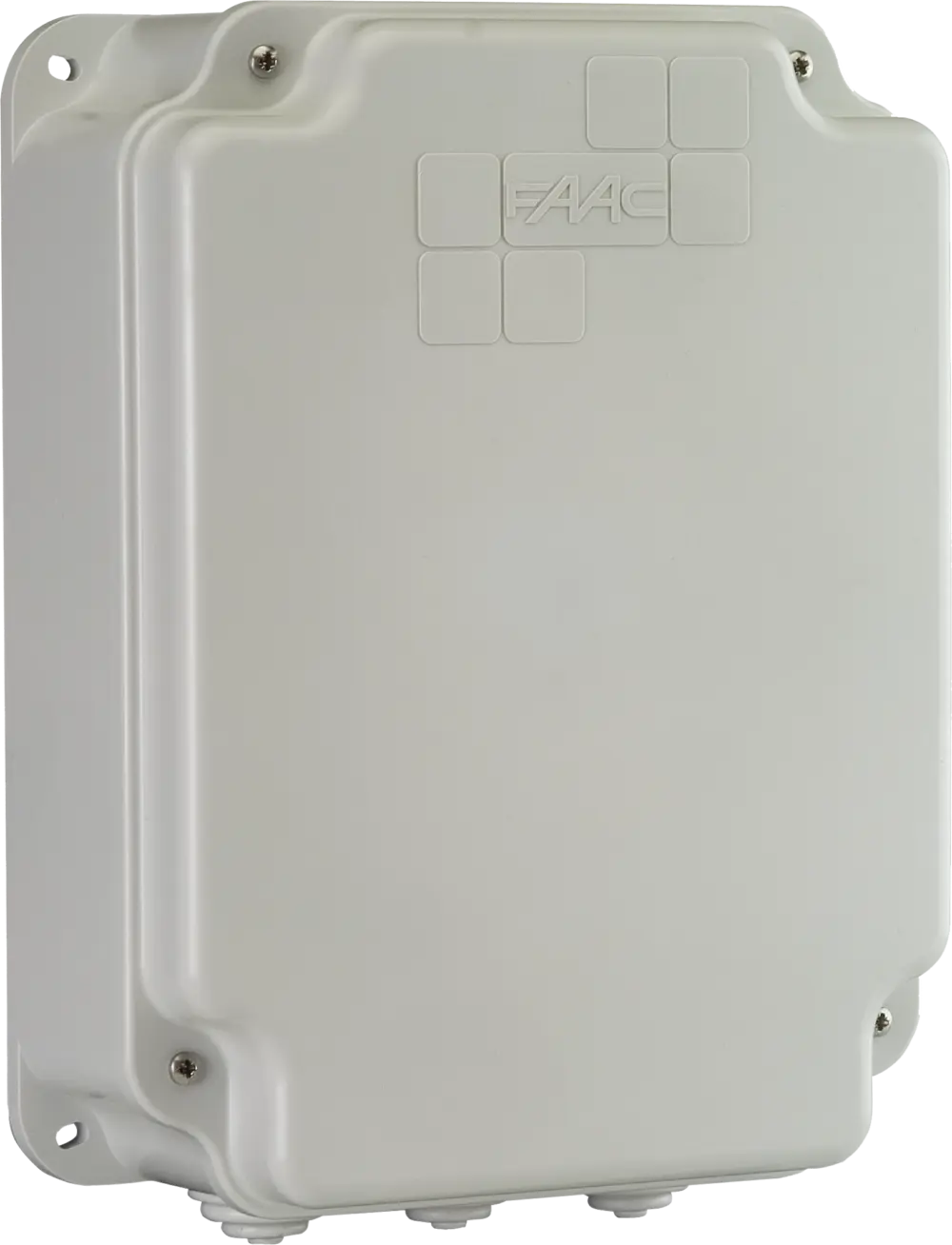

Plastový box E pro řídící jednotku
