FAAC
Privátní použitíRezidenční použití

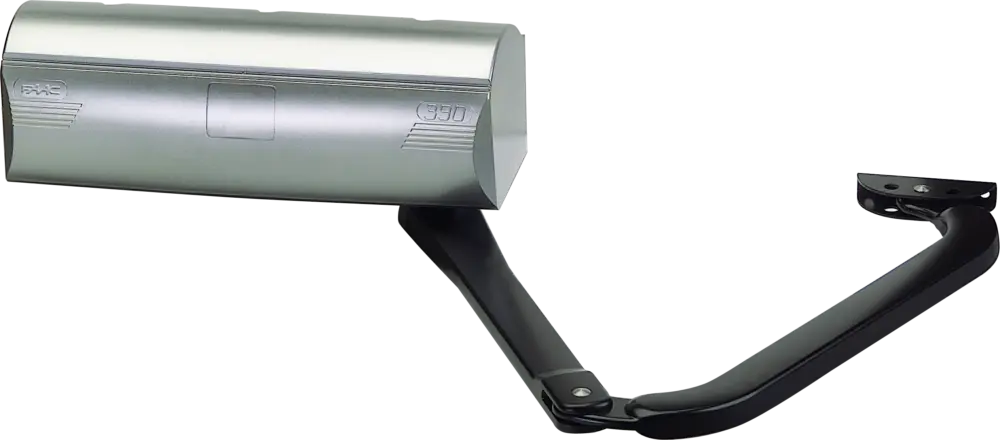

390

230V nebo 24V elektromechanický pohon s kloubovým ramenem

leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální délka křídla
1,8 – 3 m (s el. zámkem)
Frekvence použití
S3 – 30% (230 V) nepřetržitý provoz (24 V)
SafeZoneOmniDec2easyCEGreenTech
• Pohon se samosvornou převodovkou, nevyžaduje elektrozámek do 1,8 m.
• Maximální bezpečnost proti přivření díky jedinečnému elektrickému zařízení (SafeCoder nebo 24V provedení).
• Nejsou-li použity BUS fotobuňky, je potřeba použít BUS interface (viz manuál řídící jednotky).
Objednací číslo: 104570

Modely 390

modelpoužitířídící jednotkaobjednací kód
maximální délka jednoho křídlafrekvence použití
390 230V1,8 m (3 m s el. zámkem)30 %neobsahuje104570
390 24V1,8 m (3 m s el. zámkem)nepřetržitý provozneobsahuje104573
Balení 390 230V obsahuje: elektromechanický pohon, instalační příslušenství, 8 μF 400 V kondenzátor a uvolňovací klíč.
Balení 390 24V obsahuje: elektromechanický pohon, instalační příslušenství a uvolňovací klíč.

Technická specifikace 390

model390 230V390 24V
Napájení220 - 240 V~ 50/60 Hz24 V
Elektromotorjednofázový, asynchronníjednofázový, asynchronní
Příkon280 W40 W
Maximální kroutící moment250 Nm (při 230 V ~ 50 Hz)200 Nm
Maximální úhlová rychlost8 °/s (při 230 V ~ 50 Hz)8 °/s
Maximální úhel otevření křídla120 °120 °
Provozní teplota-20 °C až +55 °C-20 °C až +55 °C
Tepelná ochrana motoru140 °C140 °C
Třída krytíIP44IP44
Hmotnost pohonu11,5 kg11,5 kg
Frekvence použitíS3 - 30%nepřetržitý provoz
Maximální délka křídla1,8 m (3 m s el. zámkem)1,8 m (3 m s el. zámkem)
Rozměry (d × š × v)412 × 133 × 134 mm412 × 133 × 134 mm
Řídící jednotkaneobsahujeneobsahuje

Příklad typické instalace 390

230 V

Slaboproudé kabely (A)
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
Napájecí kabely (230V) (B)
  • 3× 1,5 mm² + T kabel
  • 2× 1,5 mm² + T kabel
  • 2× 1,5 mm² kabel

24 V

Slaboproudé kabely (A)
  • 3× 0,5 mm² kabel
  • 2× 0,5 mm² kabel
  • 2× 1,5 mm² kabel
  • 2× 2,5 mm² kabel
Napájecí kabely (230V) (B)
  • 3× 1,5 mm² + T kabel

Zvýhodněná sada 390

ZVÝHODNĚNÁ SADA 230 V

obr.ksobsah sadyobjednací kód
12pohon 390 230V104570
12kloubové rameno738705
41řídící jednotka E045 S LC790079
41plastový box E pro řídící jednotku720119
41přijímač XF FDS LC 433-868787860
1dálkový ovladač XT2 FDS 433-868787017
21maják X LED410029
51pár fotobuněk XP20 B D LC785120

ZVÝHODNĚNÁ SADA 24 V

obr.ksobsah sadyobjednací kód
12pohon 390 24V104573
12kloubové rameno738705
41řídící jednotka E034 v boxu102011
41přijímač XF FDS LC 433-868787860
1dálkový ovladač XT2 FDS 433-868787017
21maják X LED410029
51pár fotobuněk XP20 B D LC785120

Řídící jednotky pro 390

NOVINKA
Nízkospotřebová řídící jednotka E045 S LC
790079
NOVINKA
Nízkospotřebová řídící jednotka E145 S LC
790306
Řídící jednotka E034 v boxu
102011

Kompletní složení komponentů systému 390

Programovatelné funkce 390

Příslušenství pro 390

Plastový box L pro řídící jednotku
720118
Plastový box E pro řídící jednotku
720119
Plastový box LM pro řídící jednotku
720309
Kloubové rameno 390
738705
Externí uvolňovací zařízení s kabelem
401057
Sada koncového spínače (pro otevření a zavření)
390682
Interface BUS XIB
790062
Elektrozámek CISA
06010331
Galvanizovaný mechanismus
046
