FAAC A1000 Compact

Automatický pohon pro posuvné nebo křídlové dveře FAAC A1000 Compact je díky svým malým rozměrům vhodný pro každý architektonický objekt i v případě velmi malých prostor. A1000 Compact je taktéž vhodný pro jednokřídlé posuvné dveře vážící až 110 kg i pro dvoukřídlé posuvné dveře vážící až 70 + 70 kg.

NEZÁVAZNÁ POPTÁVKA OBJEDNÁVKA SERVISU

Řídící jednotka E1400
Mikroprocesorová řídící jednotka E1400 se zabudovaným blokem motoru a řídícími deskami baterií a fotobuněk. 230 V~ spínaný zdroj. Specifické, barevné a odnímatelné svorkovnice. Programování základních funkcí: automatický, noc, otevřeno, jednosměrný, částečný, manuální.
Automatické úpravy: definice otevřené a zavřené pozice, výběr optimální rychlosti, zrychlení a zpomalení a monitorování snímačů v souladu s EN16005. Bezpečnostní zařízení proti přivření v souladu s EN16005, možnost nastavení rychlosti přímo na desce (bez pomoci externích programátoru). Funkce reset, 2 konfigurovatelné výstupy, 2 konfigurovatelné vstupy, 2 konfigurovatelné nouzové vstupy, 2 programovatelné monitorované vstupy bezpečnostních čidel (EN16005). Funkce “gongu”, “stropního světla” a okamžitého zavření. LCD displej pro zobrazení stavu dveří, diagnostik poruch a programování.

Tři tlačítka pro základní programování: počet křídel, pauza, noční pauza, rychlost otevření a zavření, úspora energie, otevírací a zavírací síla, doba přítlaku, programování vnitřních a vnějších senzorů, nouzová konfigurace. Tři tlačítka pro pokročilé programování: řízení monitorovaných senzoru, konfigurace vstupu, funkce pro lékárny, blokace motoru, monitoring zámku motoru, zpoždění deaktivace vnitřního senzoru v nočním režimu, konfigurace výstupu. Aktualizace firmwaru a stahování / nahrávání některých informací (konfigurace, časovače, soubory protokolu) prostřednictvím USB portu.

Nosný profil
V eloxované úpravě, s drážkou pro nastavení výšky a šířky. Rozměry 100 × 150 mm (v × š). Kluzná dráha integrovaná do profilu.

Čelní kryt
Dostupný v přírodním hliníku nebo v eloxované úpravě o výšce 100 mm a ve tvaru “L”. Bezpečnostní padák, který spojuje kryt s nosným profilem tak, aby nedošlo k jeho pádu. Vykrojení krytu pro přizpůsobení křídel různé síly (max. 60 mm). Integrovaný antivibrační plastový profil v místě kontaktu nosného profilu a krytu. Umožňuje uzamčení v otevřené pozici při údržbě.

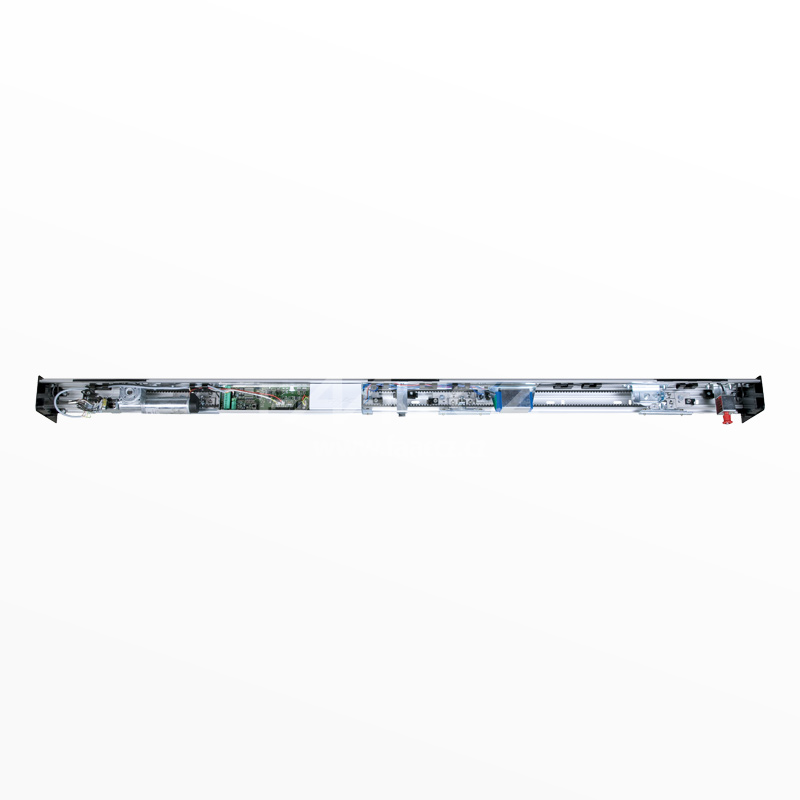

Pohonná jednotka A1000 Compact obsahuje:
Převodový motor napájený 24 Vdc s optickým enkodérem, řídící jednotku E1400, napínací kladku s nastavovacím šroubem pro napínání řemenu, elektrovodivý převodový řemen, 2 vozíky (jednokřídlé A1000 Compact) nebo 4 vozíky (dvoukřídlé A1000 Compact 2) a spínaný napájecí zdroj pro nízkou spotřebu (GreenTech).

Pojezdové vozíky
Tvarovaná hliníková konstrukce. Dvě kolečka s ložisky vyrobená z polyamidu. Nylonové kolečko s ložisky pro ochranu před vysazením křídla. Nastavení výšky vozíku ± 7,5 mm. Profil spojující křídla v eloxované úpravě. Kartáč pro čištění dráhy kolejnice.

Kompletní technickou specifikaci pohonu naleznete v katalogovém listu.

Katalogový list Manuál A1000 Compact Manuál E1SL
