950 N2
Automatický pohon pro křídlové dveře
Délka křídla
700 – 1400 mm
Maximální hmotnost křídla
286 – 367 kg

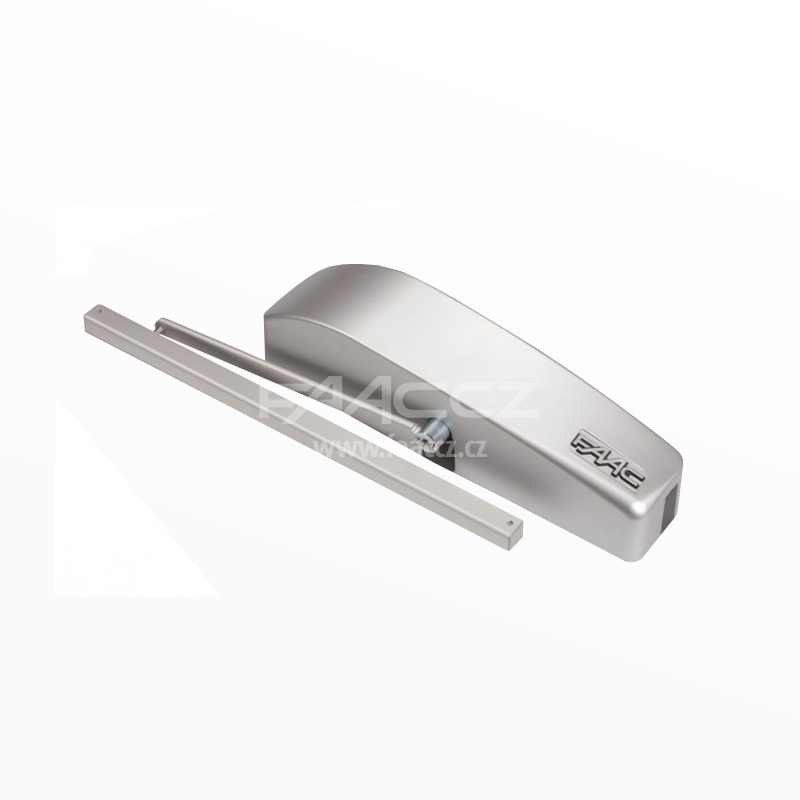

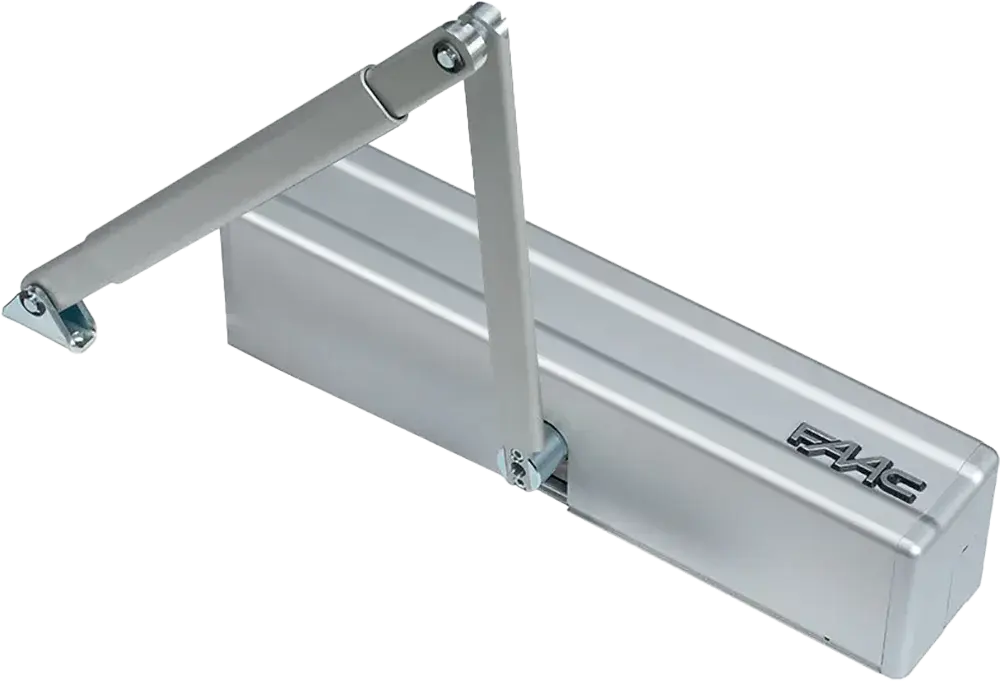

Automatický pohon FAAC 950N2 pro křídlové dveře s délkou křídla 700 mm až 1400 mm a maximální hmotností křídla 286 kg až 367 kg, který splňuje normu EN16005. Umožňuje obsluhu dveří vážících více než 360 kg, a to tiše a v nepřetržitém provozu. Balení obsahuje pohon s elektronickou řídící jednotkou, integrovaným voličem funkcí a hliníkovým krytem.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 950 N2
| Model | Popis | Velikost průchodu | Maximální hmotnost křídla s kloubovým ramenem | Maximální hmotnost křídla s kluzným ramenem | Objednací číslo |
|---|---|---|---|---|---|
| 950 N | s elektronickou řídící jednotkou, voličem funkcí a plastovým krytem | 700 - 1400 mm | 367 kg - 700 mm 92 kg - 1400 mm | 286 kg - 700 mm 71 kg - 1400 mm | 105414 |
| s elektronickou řídící jednotkou, voličem funkcí a krytem z eloxovaného hliníku | 105415 | ||||
| s elektronickou řídící jednotkou, voličem funkcí, bez krytu | 205004 |
Technická specifikace 950 N2
| Model | 950 N |
|---|---|
| Napájení | 220-240 V~ - 50/60 Hz |
| Příkon | 100 W |
| Frekvence použití | 100 % |
| Elektromotor | elektromotor napájen 24 V ⎓ |
| Maximální zatížení příslušenstvím | 1 A - 24 V ⎓ |
| Napájení elektrického zámku | (N.O./N.C.) 24 V ⎓ / 500 mA max. |

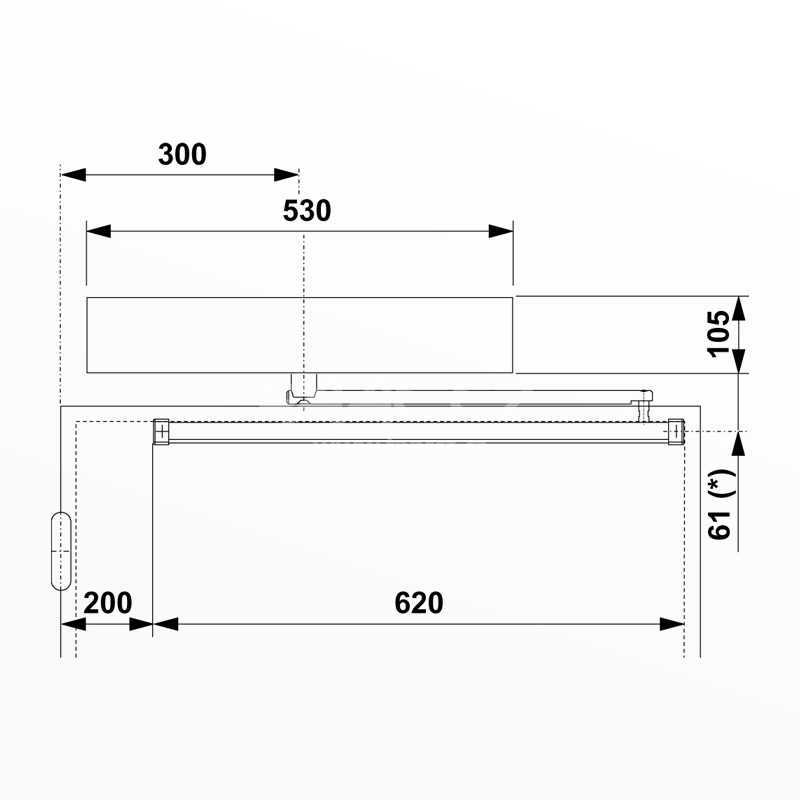

| Rozměry (d × v × h) | 530 × 105 × 160 mm |
| Hmotnost | 10 kg |
| Provoz v případě výpadku el. proudu | manuální otevření/zavření - zavření pružinou |
| Maximální úhel otevření křídla | 100° - 125° |
| Čas otevření křídla | 4-10 s (nastavitelné) |
| Čas zavření křídla | 4-10 s (nastavitelné) |
| Částečné otevření | 10-90 % celkového otevření |
| Pauza | 0-30 s |
| Noční pauza | 0-30 s |
| Enkodér | standardní |
| Monitoring bezpečnostních senzorů (EN16005) | standardní (může být deaktivováno) |
| Nízkoenergetický provoz (EN 16005) | standardní (může být deaktivováno) |
| Provozní teplota | -20 °C až +55 °C |
| Třída krytí | IP 23 (pouze pro interiérové využití) |
| V souladu s normami | EN16005; EN61000-6-2; EN61000-6-3 |
Řídící jednotky pro 950 N2
Kompletní složení komponentů systému 950 N2
Vestavěné mikroprocesorové řídící jednotky FAAC 950N2 I/0 a FAAC 952N2 MPS s autodiagnostikou a průběžným sledováním všech funkcí dveří zajišťují bezpečný provoz zařízení jak při zavírání, tak při otvírání. Setup koncových poloh pro pozici dveří otevřeno/zavřeno probíhá automaticky, stejně jako měření hmotnosti dveří a nastavení pracovních sil pohonu.
Pohon má vestavěný volič funkcí s logikami automatika, manuální otvírání a otevřeno. Dále disponuje volitelnými funkcemi ANTI WIND, která zajišťuje uzavření dveří i v případě silného větru, a PUSH AND GO. Pohon je plně kompatibilní s ovládací klávesnicí FAAC KP Evo a FAAC LK Evo. Použití klávesnice FAAC KP Evo umožňuje rozšířená nastavení rychlosti otevření a zavření, nastavení pauzy, funkce MASTER / SLAVE pro dvoukřídlé dveře, majáku, gongu, týdenního kalendáře, přístupového hesla nebo zjištění celkového počtu cyklů. Dále použití ovládací klávesnice umožňuje volbu mezi funkcemi manuální, otevřeno, automatika, noc a interlock.
Pohon má vestavěný volič funkcí s logikami automatika, manuální otvírání a otevřeno. Dále disponuje volitelnými funkcemi ANTI WIND, která zajišťuje uzavření dveří i v případě silného větru, a PUSH AND GO. Pohon je plně kompatibilní s ovládací klávesnicí FAAC KP Evo a FAAC LK Evo. Použití klávesnice FAAC KP Evo umožňuje rozšířená nastavení rychlosti otevření a zavření, nastavení pauzy, funkce MASTER / SLAVE pro dvoukřídlé dveře, majáku, gongu, týdenního kalendáře, přístupového hesla nebo zjištění celkového počtu cyklů. Dále použití ovládací klávesnice umožňuje volbu mezi funkcemi manuální, otevřeno, automatika, noc a interlock.
