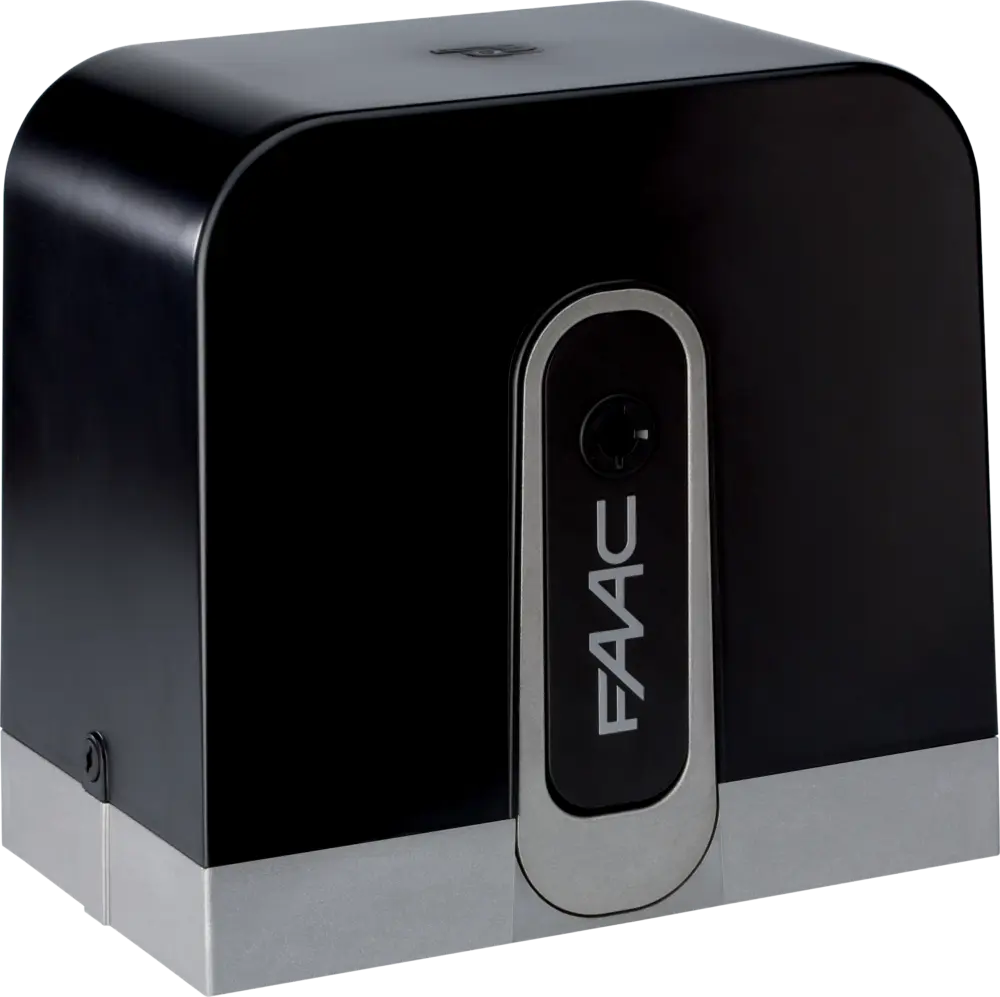

C720
24V elektromechanický pohon
Maximální hmotnost brány
400 kg
Maximální rychlost
18 m / min
Frekvence použití
nepřetržitý provoz
• Privátní použití.
• Nový typ převodovky (Patent FAAC).
• Mimořádně vysoká mechanická účinnost > 80%.
• Řídící jednotka s funkcí zamezující přivření a elektronický enkodér pro detekci překážky.
• Magnetické koncové spínače.
• Funkce Master-Slave pro řízení pohonů v případě proti sobě jdoucích bran.
• Nový typ převodovky (Patent FAAC).
• Mimořádně vysoká mechanická účinnost > 80%.
• Řídící jednotka s funkcí zamezující přivření a elektronický enkodér pro detekci překážky.
• Magnetické koncové spínače.
• Funkce Master-Slave pro řízení pohonů v případě proti sobě jdoucích bran.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely C720
| model | použití | řídící jednotka | objednací kód | |
|---|---|---|---|---|
| maximální hmotnost | frekvence použití | |||
| C720 | 400 kg | nepřetržitý provoz | vestavěná E721 | 109320 |
Balení C720 obsahuje: elektromechanický pohon s řídící jednotkou E721, pastorek, uvolňovací klíč a základovou desku.
Technická specifikace C720
| model | C720 |
|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz |
| Elektromotor | kartáčový 24V |
| Příkon | 170 W |
| Maximální kroutící moment | 18 Nm |
| Maximální tlačná síla | 320 N |
| Převodový poměr | 1:49 |
| Maximální délka brány | 15 m |
| Rychlost posunu brány | 18 m / min (nastavitelná) |
| Nastavení rychlosti a ovládání motoru | ano - elektronické nastavení |
| Spínače koncových poloh | magnetické |
| Pastorek | Z28 modul 4 |
| Enkodér | elektronický enkodér |
| Nastavení síly | pomocí řídící jednotky |
| Provozní teplota | -20 °C až +55 °C |
| Třída krytí | IP44 |
| Hmotnost pohonu | 8 kg |
| Rozměry (d × š × v) | 304 × 180 × 282 mm |
| Maximální hmotnost brány | 400 kg |
| Frekvence použití | nepřetržitý provoz |
| Řídící jednotka | vestavěná E721 |
Příklad typické instalace C720
Slaboproudé kabely Ⓐ
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
- 2× 1,5 mm² kabel
Napájecí kabely (230V) Ⓑ
- 2× 1,5 mm² + T kabel
Zvýhodněná sada C720
| obr. | ks | obsah sady | objednací kód |
|---|---|---|---|
| 1 | 1 | pohon C720 | 109320 |
| 1 | 1 | přijímač XF FDS LC 433-868 | 787860 |
| - | 1 | dálkový ovladač XT2 FDS 433-868 | 787017 |
| 2 | 1 | maják X LED | 410029 |
| 4 | 1 | pár fotobuněk XP20 D | 785102 |
