230V hydraulický pohon
Maximální délka křídla
1,8 – 3 m (s el. zámkem)
Frekvence použití
55 cyklů / hod
• Vysoce kompaktní pohon, ideální pro instalace s nedostatkem místa.
• Antikorozní vrstva s vysokou odolností proti povětrnostním vlivům.
• Verze CBC (s hydrozámkem) v zavřené poloze a SBS (bez hydrozámku).
• Při spojení s řídícími jednotkami E045 S LC nebo E145 S LC lze využít výhod Simply Connect.
• Antikorozní vrstva s vysokou odolností proti povětrnostním vlivům.
• Verze CBC (s hydrozámkem) v zavřené poloze a SBS (bez hydrozámku).
• Při spojení s řídícími jednotkami E045 S LC nebo E145 S LC lze využít výhod Simply Connect.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.

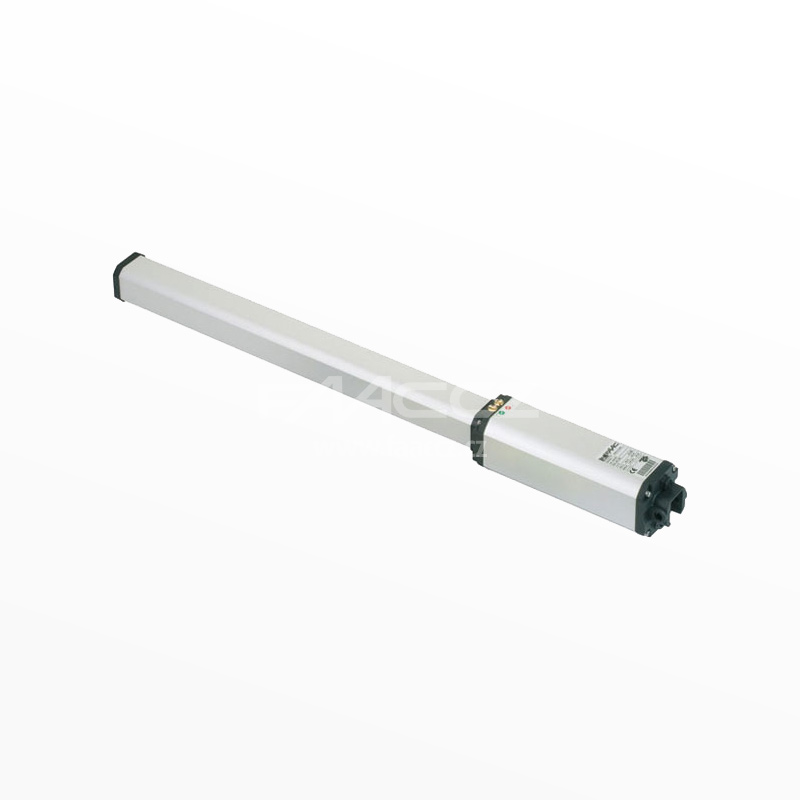

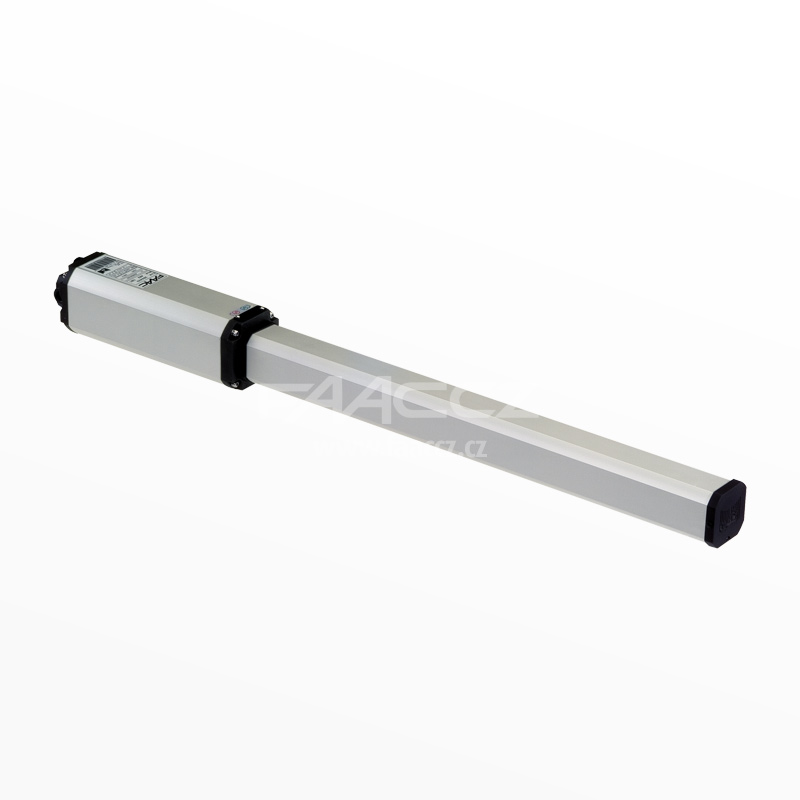

Modely 402
| model | použití | řídící jednotka | objednací kód | |
|---|---|---|---|---|
| maximální délka jednoho křídla | frekvence použití | |||
| 402 CBC | 1,8 m | 55 cyklů / hod | neobsahuje | 104468 |
| 402 SBS | 3,0 m | 55 cyklů / hod | neobsahuje | 104474 |
Balení 402 CBC obsahuje: hydraulický pohon s hydrozámkem v zavřené poloze, instalační příslušenství, kondenzátor 8 μF 400 V a uvolňovací klíč.
Balení 402 SBS obsahuje: hydraulický pohon bez hydrozámku, instalační příslušenství, kondenzátor 8 μF 400 V a uvolňovací klíč.
Balení 402 SBS obsahuje: hydraulický pohon bez hydrozámku, instalační příslušenství, kondenzátor 8 μF 400 V a uvolňovací klíč.
Technická specifikace 402
| model | 402 CBC | 402 SBS |
|---|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchronní | jednofázový, asynchronní |
| Příkon | 220 W | 220 W |
| Maximální tlačná síla | 5 000 N (při 230 V ~ 50 Hz) | 6 900 N (při 230 V ~ 50 Hz) |
| Maximální rychlost výsuvu | 13 mm / s (při 230 V ~ 50 Hz) | 10 mm / s (při 230 V ~ 50 Hz) |
| Průtok pumpy | 1 l / min (při 230 V ~ 50 Hz) | 0,75 l / min (při 230 V ~ 50 Hz) |
| Výsuv | 250 mm | 250 mm |
| Maximální úhel otevření křídla | 110 ° | 110 ° |
| Provozní teplota | -20 °C až +55 °C | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 120 °C | 120 °C |
| Třída krytí | IP55 | IP55 |
| Hmotnost pohonu | 6,5 kg | 6,5 kg |
| Frekvence použití | 55 cyklů / hod | 55 cyklů / hod |
| Maximální délka křídla | 1,8 m | 3 m (s el. zámkem) |
| Typ oleje | FAAC HP | FAAC HP |
| Uchycení pohonu | zadní úchyty musí být přivařeny nebo přišroubovány / přední úchyty přivařeny | |
| Rozměry (d × š × v) | 959 × 85 × 85 mm | 959 × 85 × 85 mm |
| Řídící jednotka | neobsahuje | neobsahuje |
Příklad typické instalace 402
Slaboproudé kabely (A)
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) (B)
- 3× 1,5 mm² + T kabel
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 402
| obr. | ks | obsah sady | objednací kód |
|---|---|---|---|
| 1 | 2 | pohon 402 CBC | 104468 |
| 4 | 1 | řídící jednotka E045 S LC | 790079 |
| 4 | 1 | plastový box E pro řídící jednotku | 720119 |
| 4 | 1 | přijímač XF FDS LC 433-868 | 787860 |
| 1 | dálkový ovladač XT2 FDS 433-868 | 787017 | |
| 2 | 1 | maják X LED | 410029 |
| 5 | 1 | pár fotobuněk XP20 B D LC | 785120 |
