400
230V hydraulický pohon
Maximální délka křídla
2,2 – 7 m (s el. zámkem)
Frekvence použití
50 – 70 cyklů / hod
• Velice tichý chod.
• Manuální odblokování chráněné klíčem.
• Možnost instalace vnitřních mechanických dorazů přímo v pohonu.
• Vysoce rezistentní hydrozámek proti nežádoucímu vniknutí (mod. CBC – CBAC).
• Široká nabídka typů pohonů pro těžké průmyslové brány nebo brány s vysokou četností používání.
• Při spojení s řídícími jednotkami E045 S LC nebo E145 S LC lze využít výhod Simply Connect.
• Manuální odblokování chráněné klíčem.
• Možnost instalace vnitřních mechanických dorazů přímo v pohonu.
• Vysoce rezistentní hydrozámek proti nežádoucímu vniknutí (mod. CBC – CBAC).
• Široká nabídka typů pohonů pro těžké průmyslové brány nebo brány s vysokou četností používání.
• Při spojení s řídícími jednotkami E045 S LC nebo E145 S LC lze využít výhod Simply Connect.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.

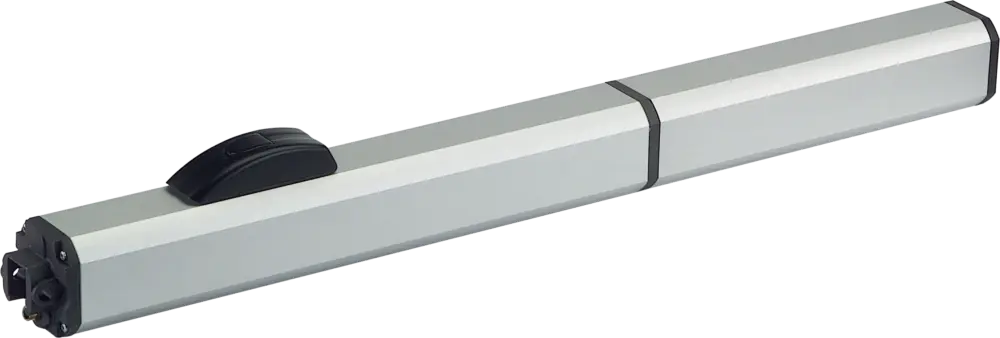

Modely 400
| model | použití | řídící jednotka | objednací kód | |
|---|---|---|---|---|
| maximální délka jednoho křídla | frekvence použití | |||
| 400 CBC | 2,2 m | 70 cyklů / hod | neobsahuje | 104205 |
| 400 SB | 4,0 m | 70 cyklů / hod | neobsahuje | 104206 |
| 400 SBS | 7,0 m | 60 cyklů / hod | neobsahuje | 104203 |
| 400 CBAC | 2,2 m | 70 cyklů / hod | neobsahuje | 104201 |
| 400 CBACR | 2,2 m | 80 cyklů / hod | neobsahuje | 104207 |
| 400 CBAC long | 2,2 m | 50 cyklů / hod | neobsahuje | 104202 |
| 400 SBS long | 7,0 m | 50 cyklů / hod | neobsahuje | 104204 |
Balení 400 obsahuje: hydraulický pohon 400 CBC (hydrozámek při zavření), 400 SB a SB LN (bez hydrozámku), 400 SBS (bez hydrozámku, pro těžká křídla), 400 CBAC a CBAC LN (hydrozámek při otevření / zavření), 400 CBACR (hydrozámek při otevření / zavření – vyšší aktivační rychlost), instalační příslušenství, 8 μF 400V kondenzátor a uvolňovací klíč.
Technická specifikace 400
| model | 400 CBC | 400 SB | 400 SBS | 400 CBAC | 400 CBAC L | 400 SBS L |
|---|---|---|---|---|---|---|
| Napájení | 220 - 240 V~ 50/60 Hz | |||||
| Elektromotor | jednofázový, asynchronní | |||||
| Příkon | 220 W | |||||
| Maximální tlačná síla | 6 200 N * | 6 200 N * | 7 750 N * | 6 200 N * | 4 650 N * | 7 750 N * |
| Maximální rychlost výsuvu | 10 mm / s * | 10 mm / s * | 7,5 mm / s * | 10 mm / s * | 15 mm / s * | 7,5 mm / s * |
| Průtok pumpy | 1 l / min * | 1 l / min * | 0,75 l / min * | 1 l / min * | 1,5 l / min * | 0,75 l / min * |
| Výsuv | 270 mm | 390 mm | ||||
| Maximální úhel otevření křídla | 125 ° | |||||
| Provozní teplota | -20 °C až +55 °C | |||||
| Tepelná ochrana pohonu | 120 °C | |||||
| Třída krytí | IP55 | |||||
| Hmotnost pohonu | 8,6 kg | 10 kg | ||||
| Frekvence použití | 70 cyklů / hod | 70 cyklů / hod | 60 cyklů / hod | 70 cyklů / hod | 50 cyklů / hod | 40 cyklů / hod |
| Maximální délka křídla | 2,2 m | 4 m (s el. zámkem) | 7 m (s el. zámkem) | 2,2 m | 2,2 m | 7 m (s el. zámkem) |
| Typ oleje | FAAC HP | |||||
| Uchycení pohonu | zadní úchyty musí být přivařeny nebo přišroubovány / přední úchyty přivařeny | |||||
| Rozměry (d × š × v) | 1 034 × 85 × 119 mm | 1 277 × 85 × 119 mm | ||||
| Řídící jednotka | neobsahuje | |||||

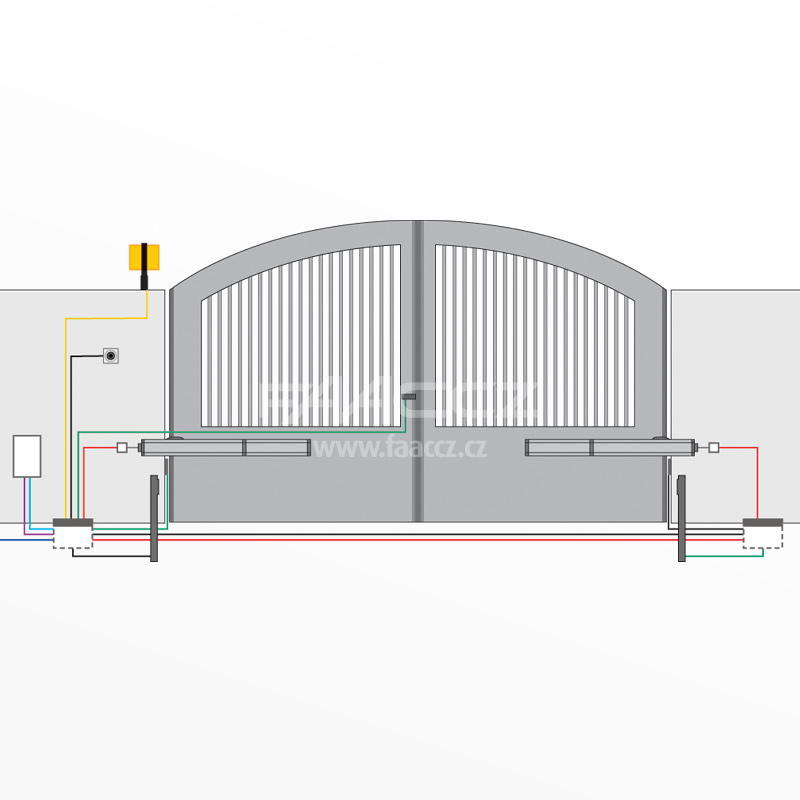

Příklad typické instalace 400
Slaboproudé kabely (A)
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) (B)
- 3× 1,5 mm² + T kabel
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
