FAAC
Rezidenční použitíPrůmyslové použití

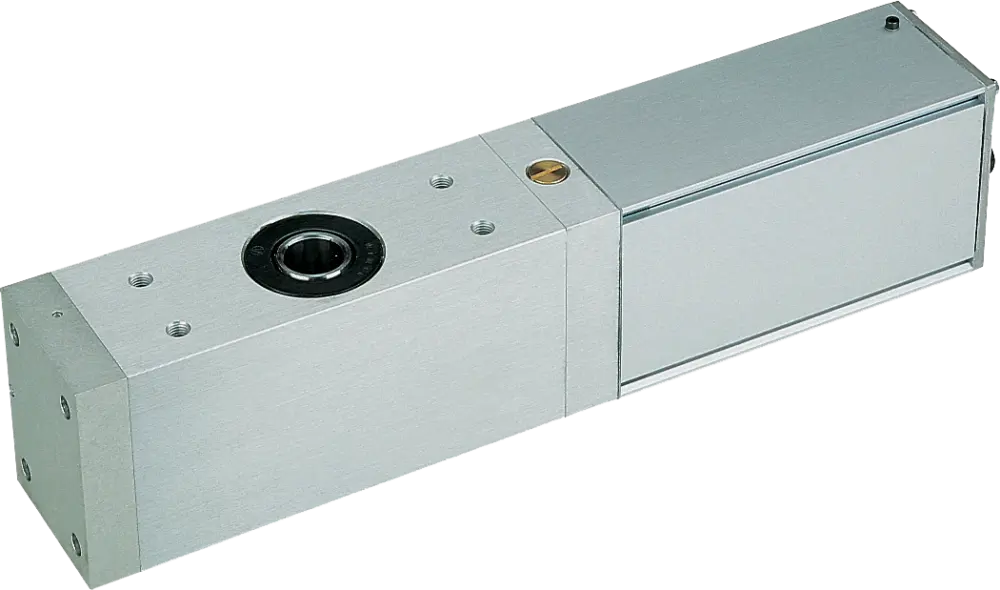

560

230V hydraulický pohon

leták
manuál
katalog
instalace
příslušenství
příslušenství
Maximální šířka jednoho panelu
1,5 – 2 m
Frekvence použití
80 cyklů / hod
CEGreenTech
• Ideální pro skládací vrata.
• Pohon je upevněn na jednom křídle a otevírá nebo zavírá se pomocí teleskopického ramene.
• V případě výpadku elektrické energie lze pomocí externího odblokování pohybovat křídly manuálně.
• Pár by-pass ventilů pracuje jako protinárazové zařízení a zabraňuje možnému poškození ventilů.
Objednací číslo: 104561

Modely 560

modelpoužitířídící jednotkaobjednací kód
maximální šířka jednoho panelufrekvence použití
560 CBAC1,5 m80 cyklů / hodneobsahuje104561
560 SB2,0 m80 cyklů / hodneobsahuje104562
Balení 560 obsahuje: hydraulický pohon 560 CBAC (hydrozámek při otevření a zavření), 560 SB (bez hydrozámku) a kondenzátor 8 μF 400 V.

Technická specifikace 560

model560 CBAC560 SB
Napájení220 - 240 V~ 50/60 Hz220 - 240 V~ 50/60 Hz
Elektromotorjednofázový, asynchronníjednofázový, asynchronní
Příkon220 W220 W
Maximální kroutící moment320 Nm *320 Nm *
Maximální úhlová rychlost12,4 °/s *12,4 °/s *
Průtok pumpy1 l / min *1 l / min *
Provozní teplota-20 °C až +55 °C-20 °C až +55 °C
Tepelná ochrana motoru120 °C120 °C
Třída krytíIP55IP55
Typ olejeFAAC HPFAAC HP
Hmotnost pohonu12 kg12 kg
Rozměry (d × š × v)480 × 85 × 110 mm480 × 85 × 110 mm
Řídící jednotkaneobsahujeneobsahuje
Maximální šířka křídla1,5 m (jeden panel)2 m (jeden panel)
Frekvence použití80 cyklů / hod80 cyklů / hod

Příklad typické instalace 560

Zvýhodněná sada 560

Řídící jednotky pro 560

NOVINKA
Nízkospotřebová řídící jednotka E045 S LC
790079
NOVINKA
Nízkospotřebová řídící jednotka E145 S LC
790306

Kompletní složení komponentů systému 560

Programovatelné funkce 560

Příslušenství pro 560

Plastový box L pro řídící jednotku
720118
Plastový box E pro řídící jednotku
720119
Plastový box LM pro řídící jednotku
720309
Interface BUS XIB
790062
Manuální odblokování
490251

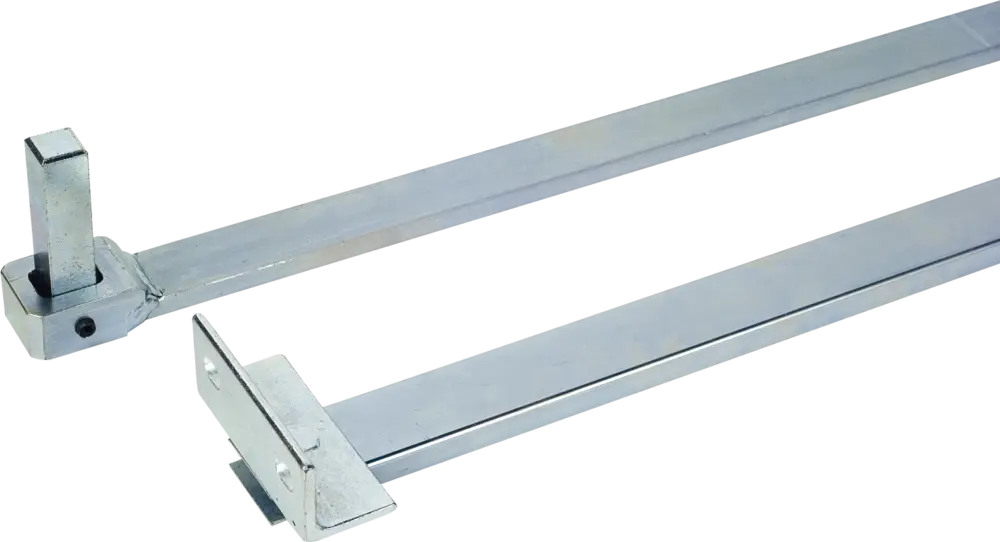

Kloubové teleskopické rameno 560
738700

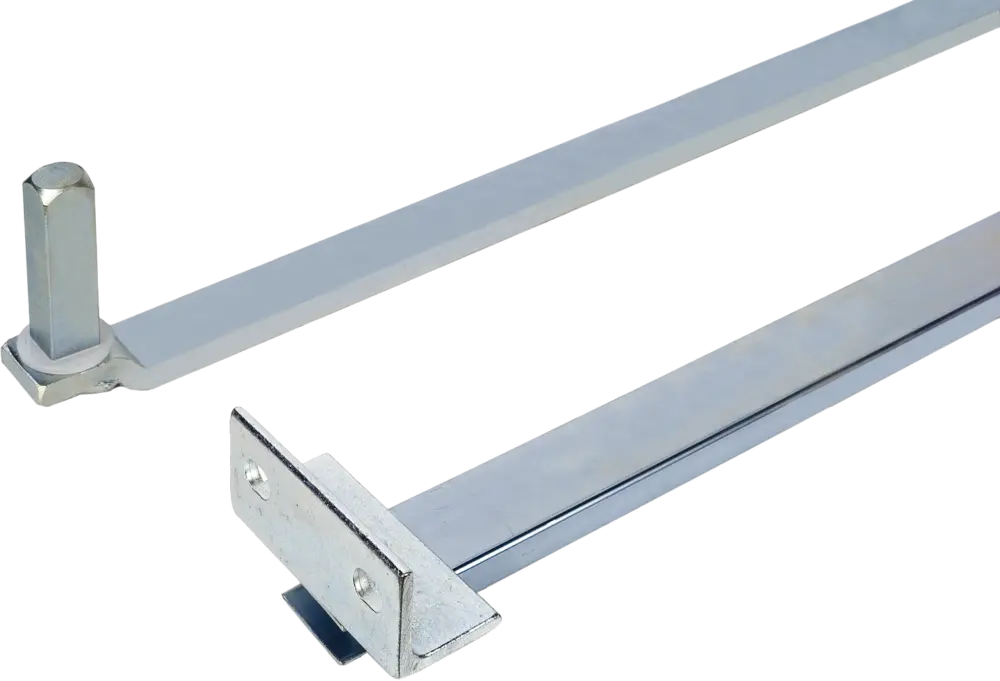

Standardní teleskopické rameno s instalačním příslušenstvím737703
738703
Externí uvolňovací systém vrat
424590001
Externí uvolnění s klíčem 560
424591001

Související s produktem 560

Společné příslušenství pro všechny aplikace 560

Kulatá ráhna S a specifické příslušenství

Obdélníková ráhna a specifické příslušenství

Vyvažovací pružiny pro kulatá ráhna S

Vyvažovací pružiny pro obdélníková ráhna

Vyvažovací pružiny pro kulatá ráhna S s osvětlením
