FAAC
Rezidenční použití

A951

Automatický pohon pro křídlové dveře interiéru

leták
manuál
katalog
instalace
příslušenství
příslušenství
Délka křídla
700 – 1100 mm
Maximální hmotnost křídla
100 kg
CESafeZoneGreenTech
Automatický pohon FAAC A951 pro interiérové dveře o velikosti průchodu 700 mm až 1100 mm a maximální hmotnosti křídla s kloubovým nebo kluzným ramenem 100 kg. Pohon A951 otevírá a zavírá interiérové dveře tiše a hladce. Kryt pohonu je z eloxovaného hliníku. Vyrobeno v souladu s novou Evropskou bezpečnostní normou EN16005. Rychlost a síla jsou naprogramovány v závislosti na rozměrech dveří. Díky přesnému výběru mechanických a elektronických součástek může automatický systém A951 tiše pohánět křídla o hmotnosti 100 kg a délce 1100 mm při nepřetržitém provozu a navíc zajišťuje absolutní bezpečnost provozu v jakémkoliv okamžiku. Balení obsahuje elektronickou řídící jednotku, volič funkcí a kryt z eloxovaného hliníku.
Objednací číslo: 105951

Modely A951

ModelPopisVelikost průchoduMaximální hmotnost křídla s kloubovým ramenemMaximální hmotnost křídla s kluzným ramenemObjednací číslo
A951s elektronickou řídící jednotkou, voličem funkcí a krytem z eloxovaného hliníku700 - 1100 mm100 kg100 kg105951

Technická specifikace A951

ModelA951
Napájení220-240 V~ - 50/60 Hz
Příkon100 W
Frekvence použití100 %
Elektromotorelektromotor napájen 24 V ⎓
Maximální zatížení příslušenstvím1 A - 24 V ⎓
Napájení elektrického zámku(N.O./N.C.) 24 V ⎓ / 500 mA max.
Rozměry (d × h × v)575 × 60 × 70 mm
Hmotnost7 kg
Provoz v případě výpadku el. proudumanuální otevření / zavření
Maximální úhel otevření křídla100° - 125°
Čas otevření křídla4 - 10 s (nastavitelné)
Čas zavření křídla4 - 10 s (nastavitelné)
Částečné otevřenístandardní (nastavitelné)
Pauza0 - 30 s
Noční pauza0 - 90 s
Enkodérstandardní
Monitoring bezpečnostních senzorů (EN16005)standardní (může být deaktivováno)
Nízkoenergetický provoz (EN16005)standardní (může být deaktivováno)
Provozní teplota-20 °C až +55 °C
Třída krytíIP 23 (pouze pro interiérové využití)
V souladu s normamiEN16005; EN61000-6-2; EN61000-6-3 ; EN13849

Příklad typické instalace A951

Zvýhodněná sada A951

Řídící jednotky pro A951

Kompletní složení komponentů systému A951

Vestavěná mikroprocesorová řídící jednotka A951 s autodiagnostikou a nepřetržitým sledováním všech funkcí dveří. Bezpečnostní zařízení proti přivření, které funguje jak při zavírání, tak při otevírání. Integrovaný volič funkcí s provozními logikami: automatika, manuální / noc a otevřeno. Funkce “proti vniknutí” – dveře brání manuálnímu pokusu o jejich otevření, volitelná funkce Push&Go. Podporuje funkční klávesnice KP EVO a LK EVO, při použití klávesnice FAAC KP EVO umožňuje nastavení rychlosti otevření a zavření, nastavení bezpečnostního zařízení proti přivření, funkci Energy Saving, autodiagnostiku, týdenní kalendář, nastavení pauzy, správu baterií a zámku, programování vstupů a výstupů, upozornění na servis a údržbu, zobrazení počtu cyklů, verzi Master-Slave pro dvoukřídlé dveře, funkci Interlock a funkci Intercomu.
Pohonná jednotka A951 obsahuje elektromechanický automatický systém FAAC pro křídlové dveře pracující se stejnosměrným proudem, ochranný kryt z eloxovaného hliníku, kluzná a kloubová ramena v eloxovaném hliníku, instalační manuál v češtině, manuální provoz v případě výpadku elektrického proudu a volitelné baterie.

Programovatelné funkce A951

Příslušenství pro A951

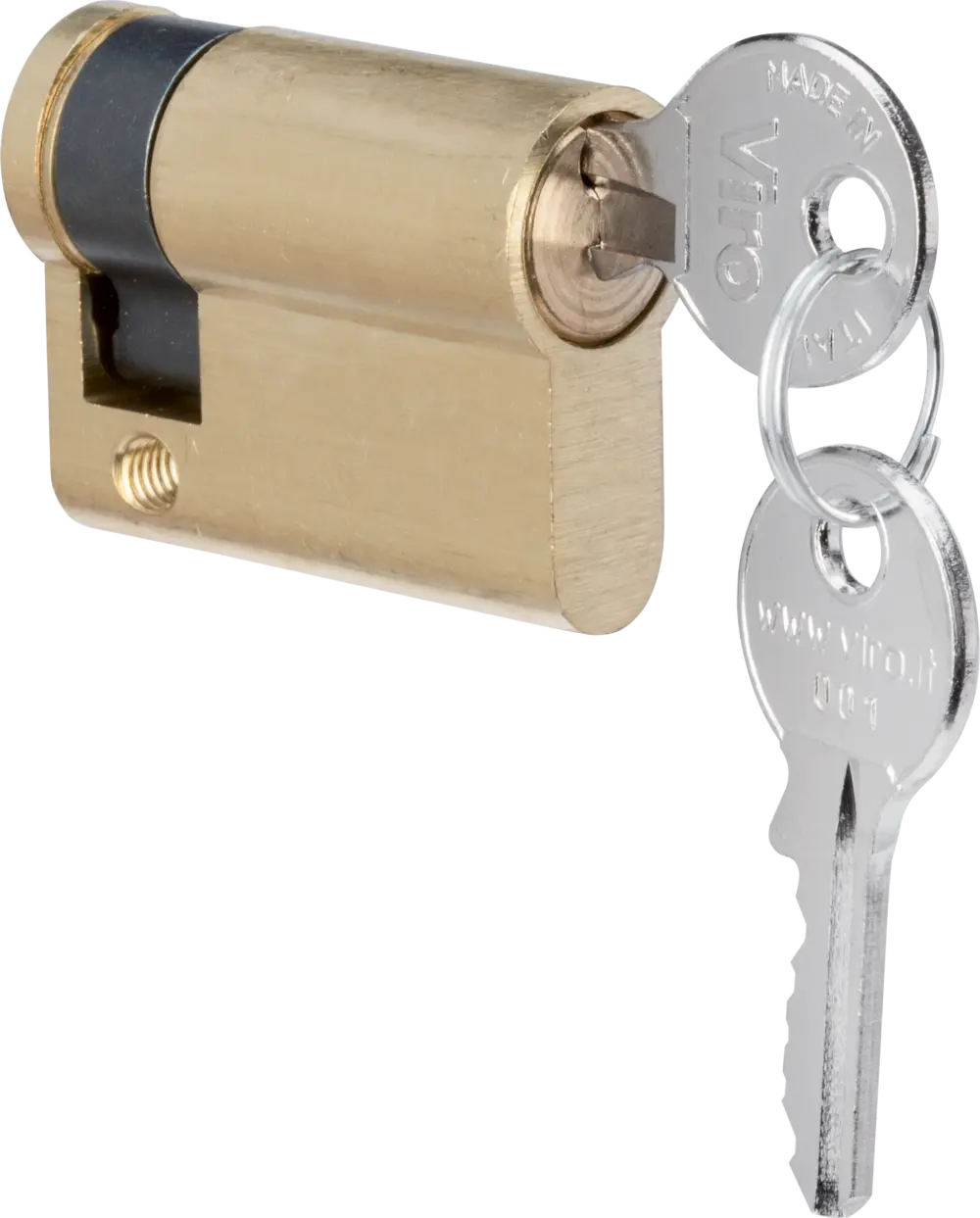

712052-61
Kloubové rameno A951
390169
Kluzné rameno A951
390167
Komunikační deska A951
390166
Funkční klávesnice KP Evo
790022
Prodloužení hřídele A951
390117

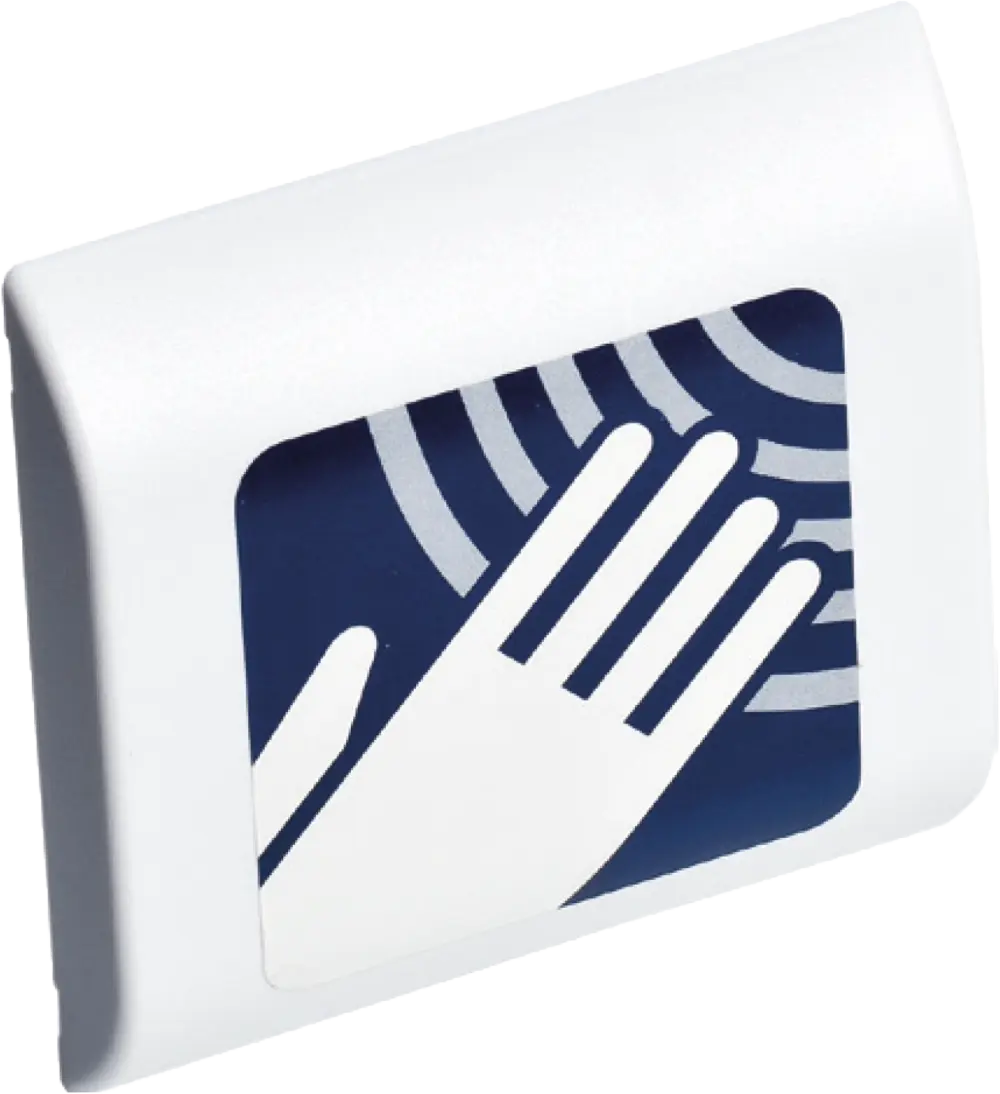

Bezkontaktní tlačítko XMS
105084

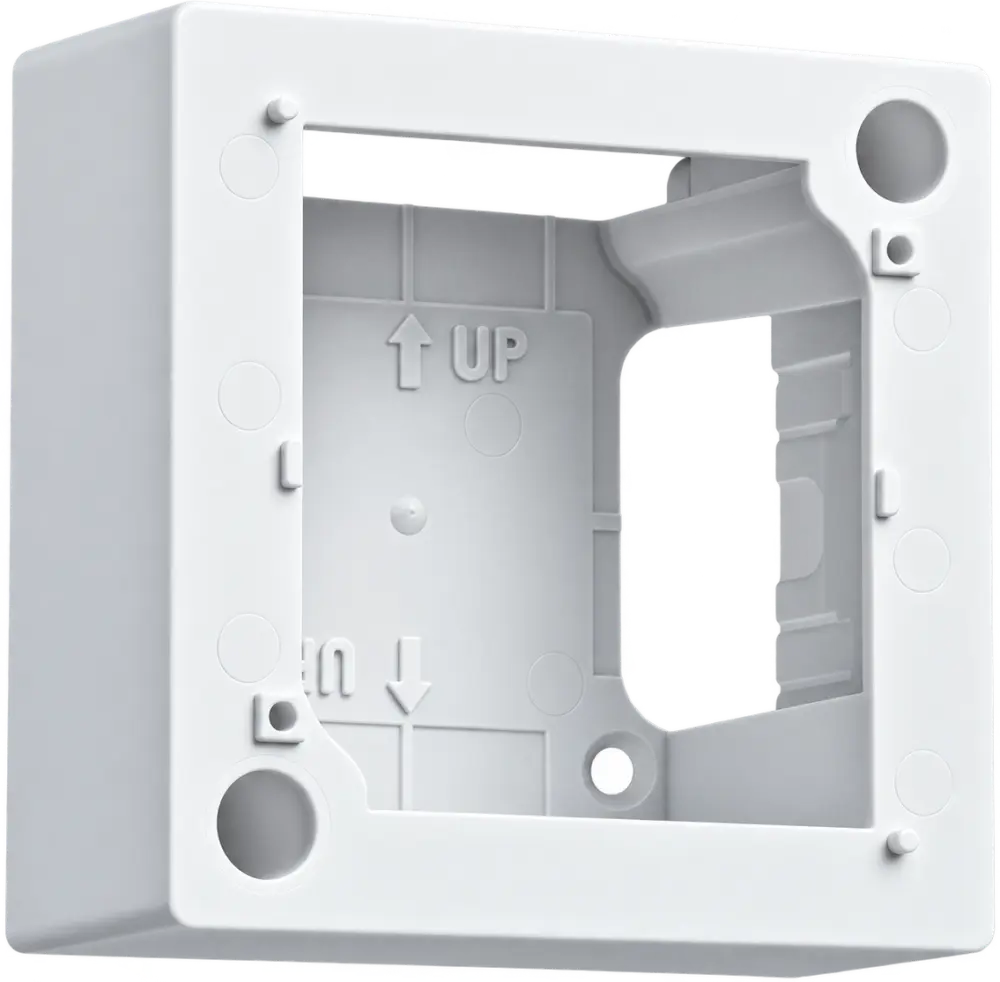

Montážní krabice k XMS
105085

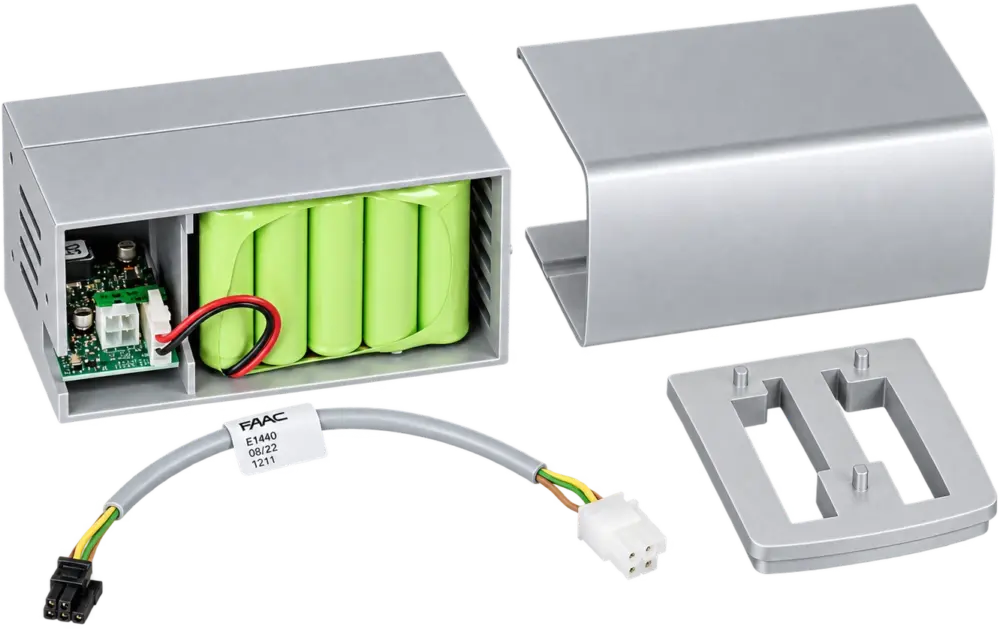

Záložní zdroj A951
390116
